ARCOSYSTEM® GFK-Kabelkanalsystem<\/h1>

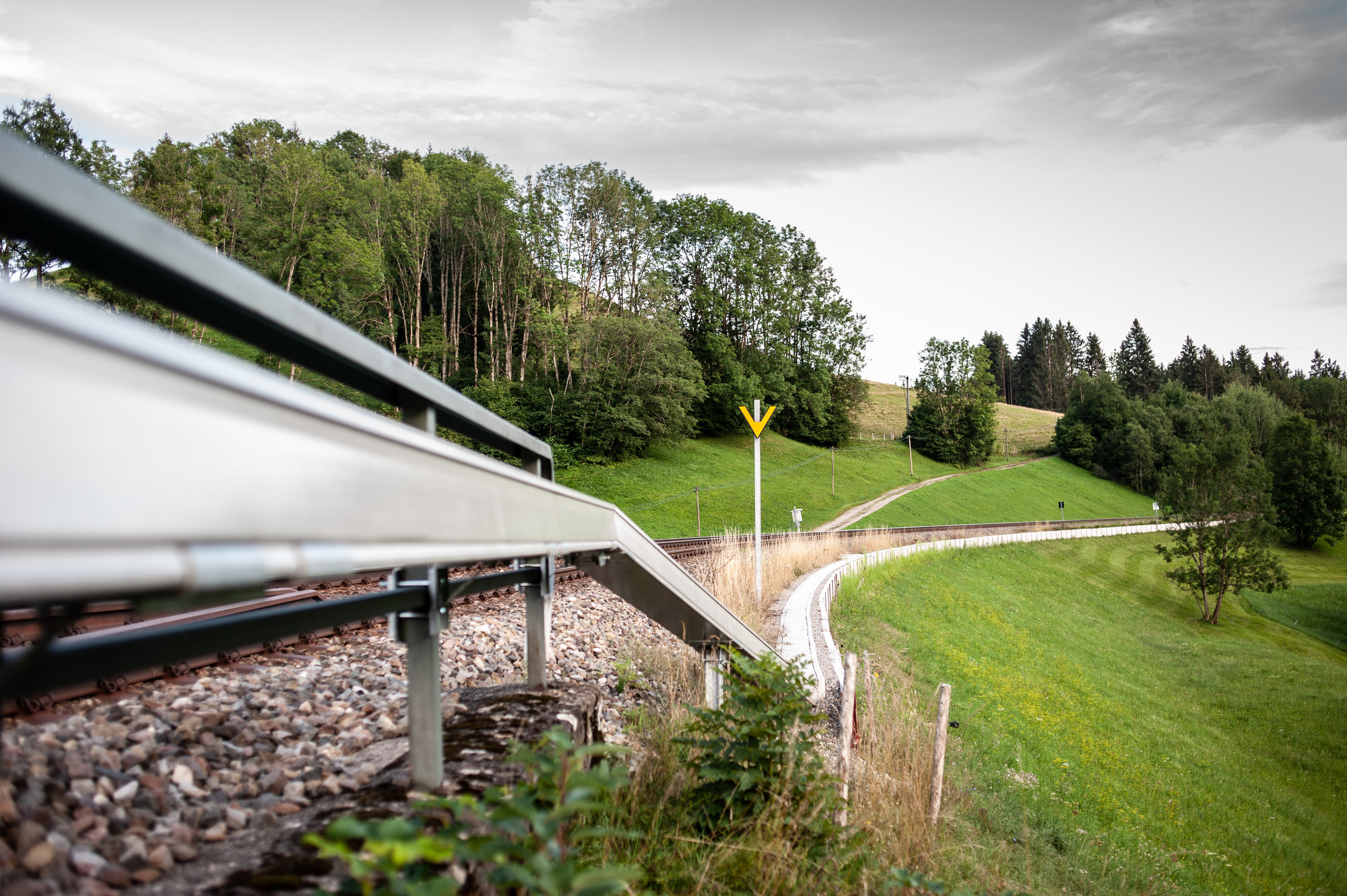

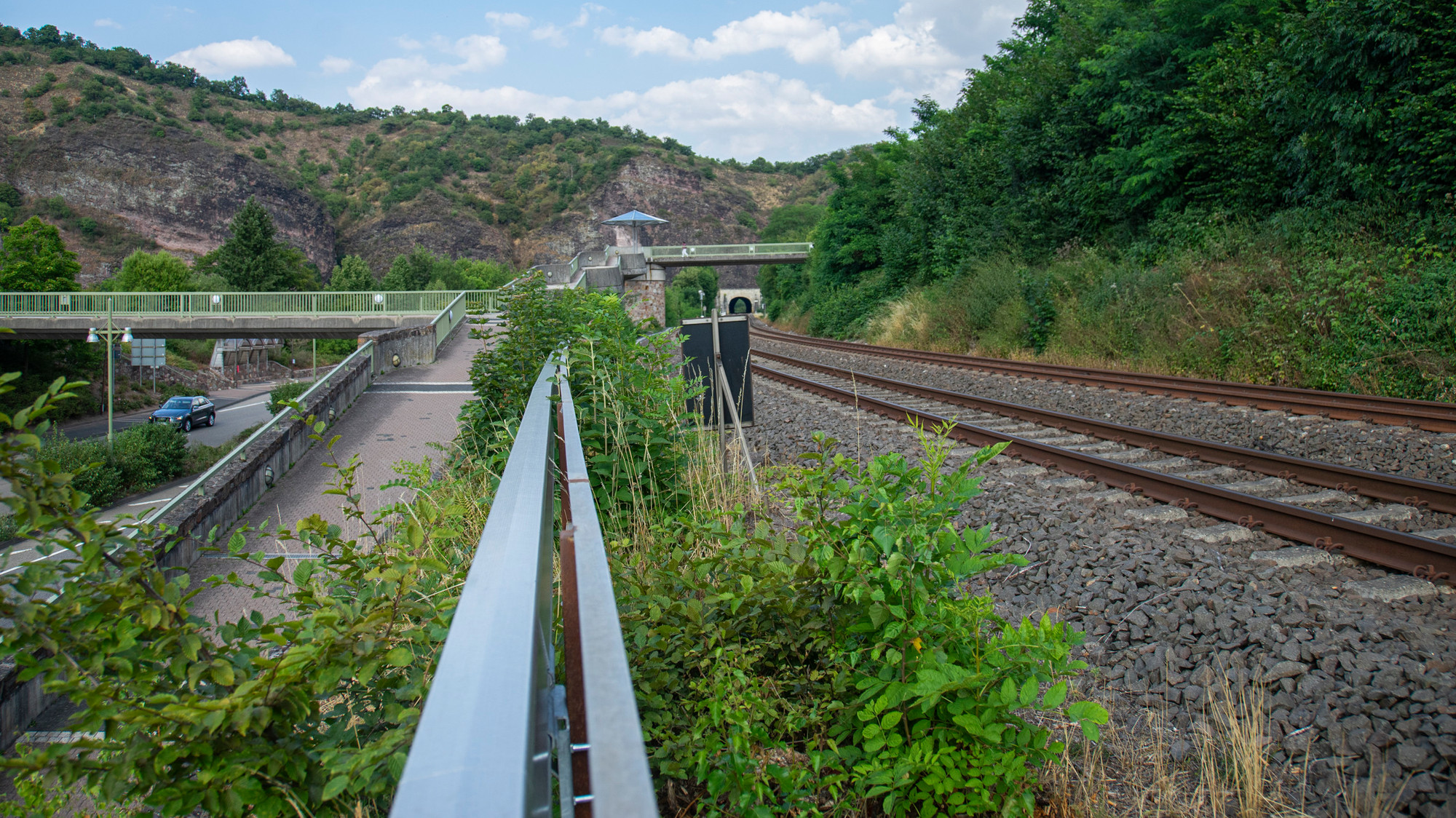

Der aufgeständerte GFK-Kabelkanal ARCOSYSTEM bietet zuverlässigen Schutz gegen äussere Einflüsse und wurde für topographisch schwieriges Gelände entlang den Bahntrassen entwickelt. Die Stützweite zwischen den Pfosten beträgt 6 Meter. Der aufgeständerte GFK-Kabelkanal wird in Grösse 1 mit einem nutzbaren Querschnitt von 100 x150 mm und Grösse 2 mit 250 x 150 mm angeboten. ARCOSYSTEM ist aus glasfaserverstärktem Kunststoff und somit extrem leicht und stabil. Der GFK-Trog ist doppelwandig<\/p>
L’installation simple du système permet de réduire considérablement la durée des travaux. L’installation simple et par là rapide constitue un avantage majeur. Globalement, le caniveau PRF en élévation représente une réelle alternative aux caniveaux de câbles conventionnels en béton. Cette solution permet non seulement d’accélérer l’avancement des travaux, elle diminue également les coûts liès au projet et à la main d’œuvre. [FR]<\/p>
Der aufgeständerte GFK-Kabelkanal ARCOSYSTEM® bietet zuverlässigen Schutz gegen äussere Einflüsse und wurde für topographisch schwieriges Gelände entlang den Bahntrassen entwickelt. Der aufgeständerte GFK-Kabelkanal wird in Grösse 0, 1 und 2 angeboten. Der Stützabstand Grösse 1 und 2 beträgt 6 Meter. Der aufgeständerte GFK-Kabelkanal wird in Grösse 1 mit einem nutzbaren Querschnitt von 100 x150 mm, Grösse 2 mit 250 x 150 mm und Grösse 0 mit 53 x 56 mm angeboten. Der Stützabstand der Grösse 0 beträgt 3 Meter. Die Grösse 0 ist auch als erdverlegte Variante lieferbar. <\/p>

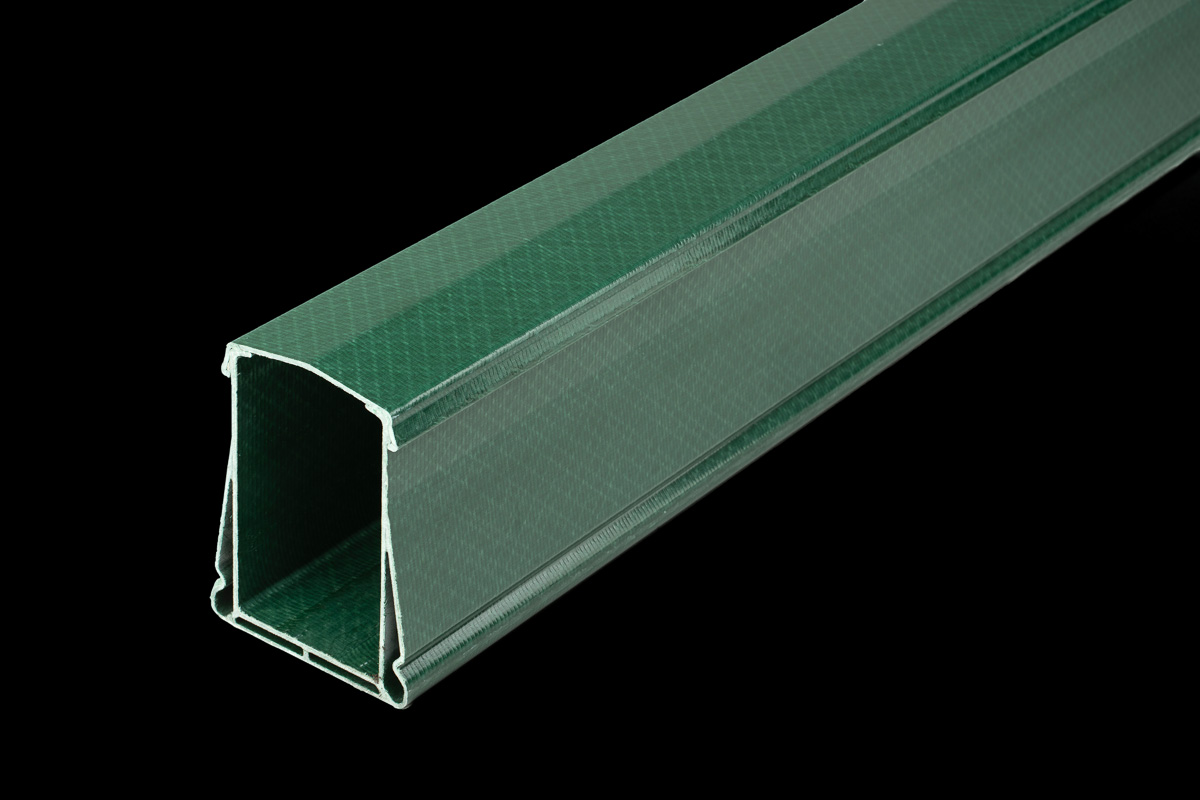

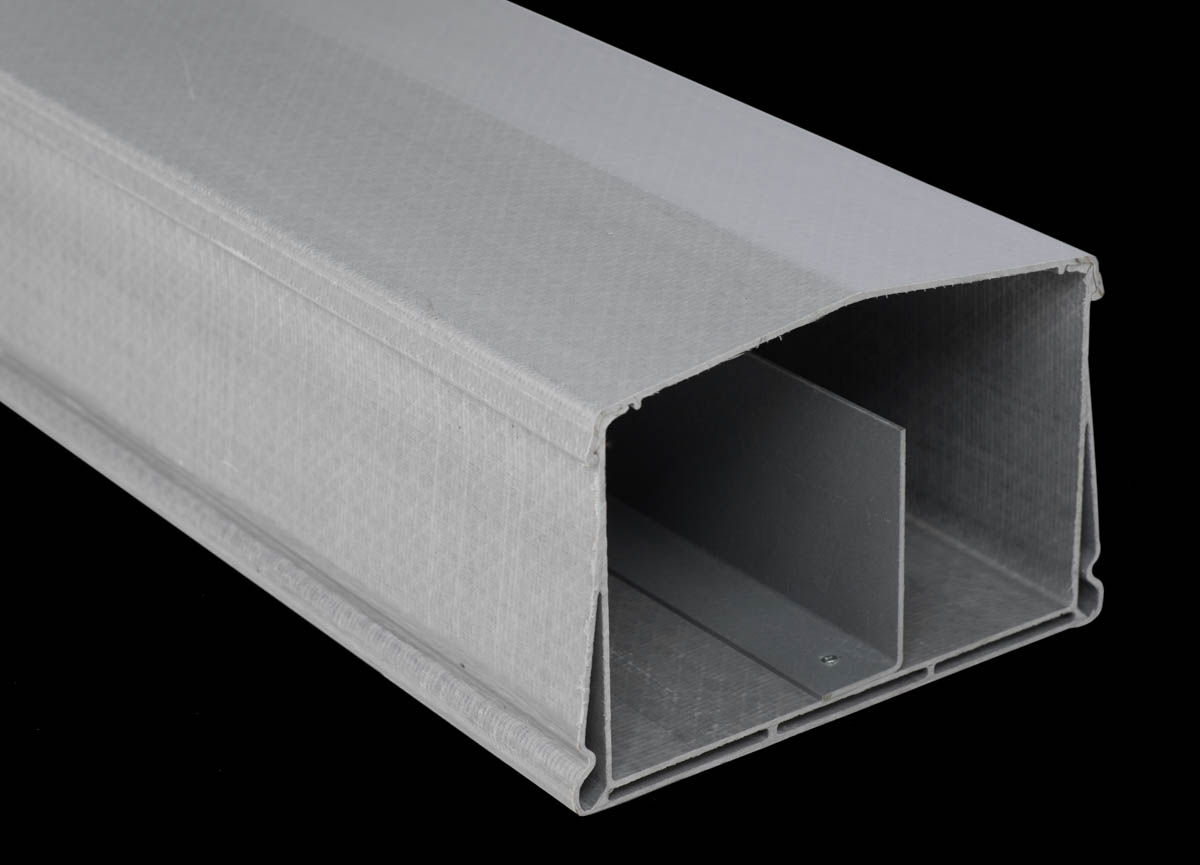

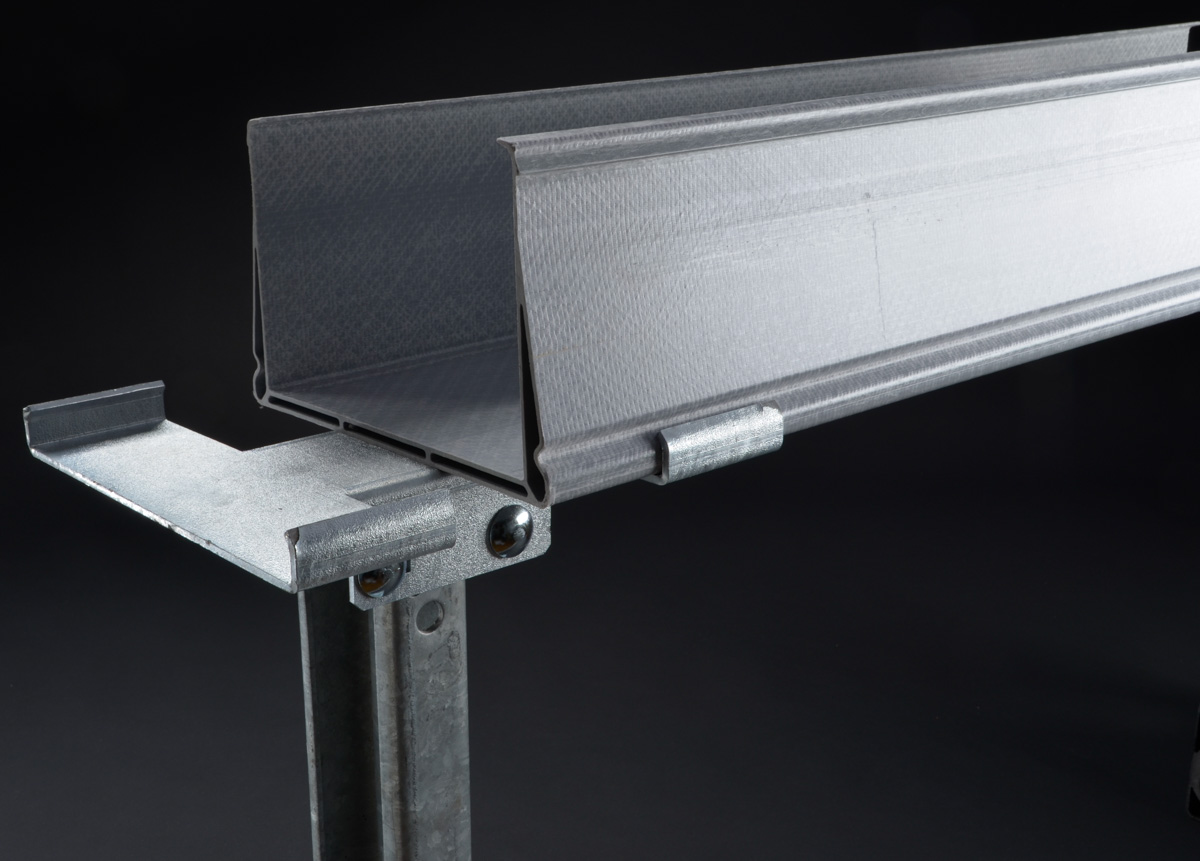

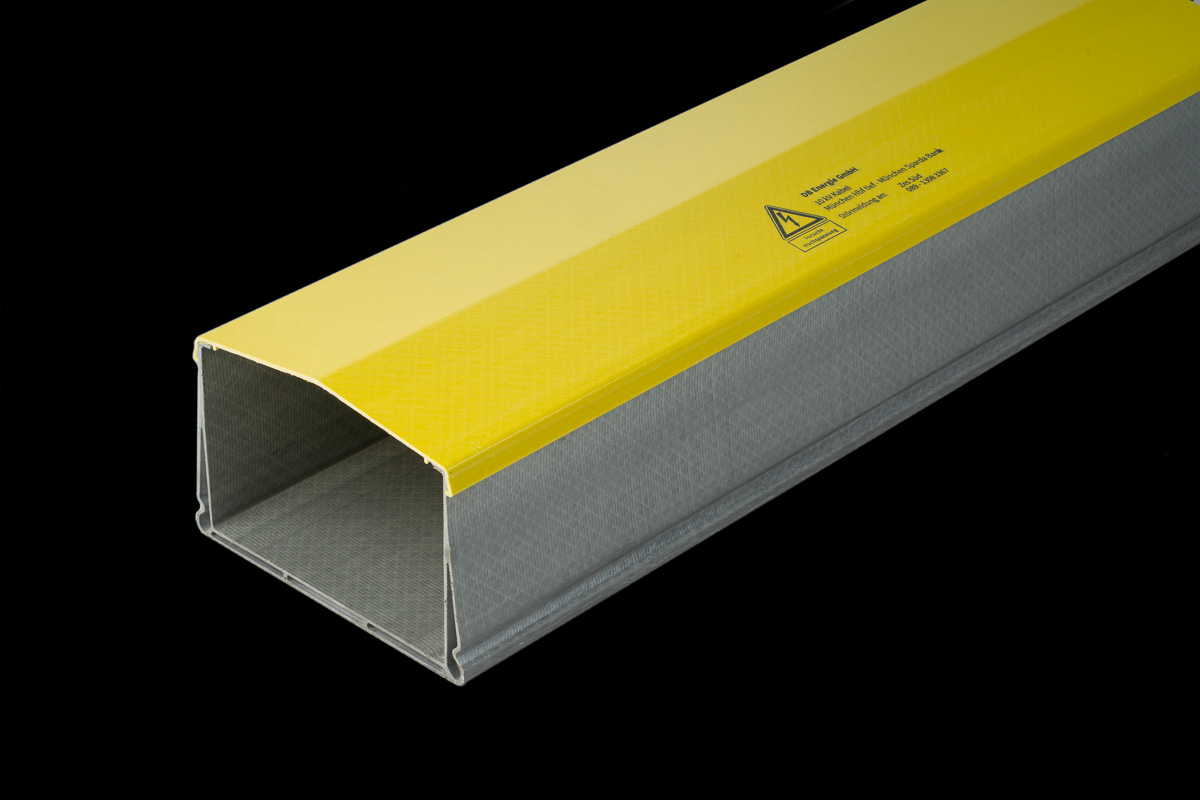

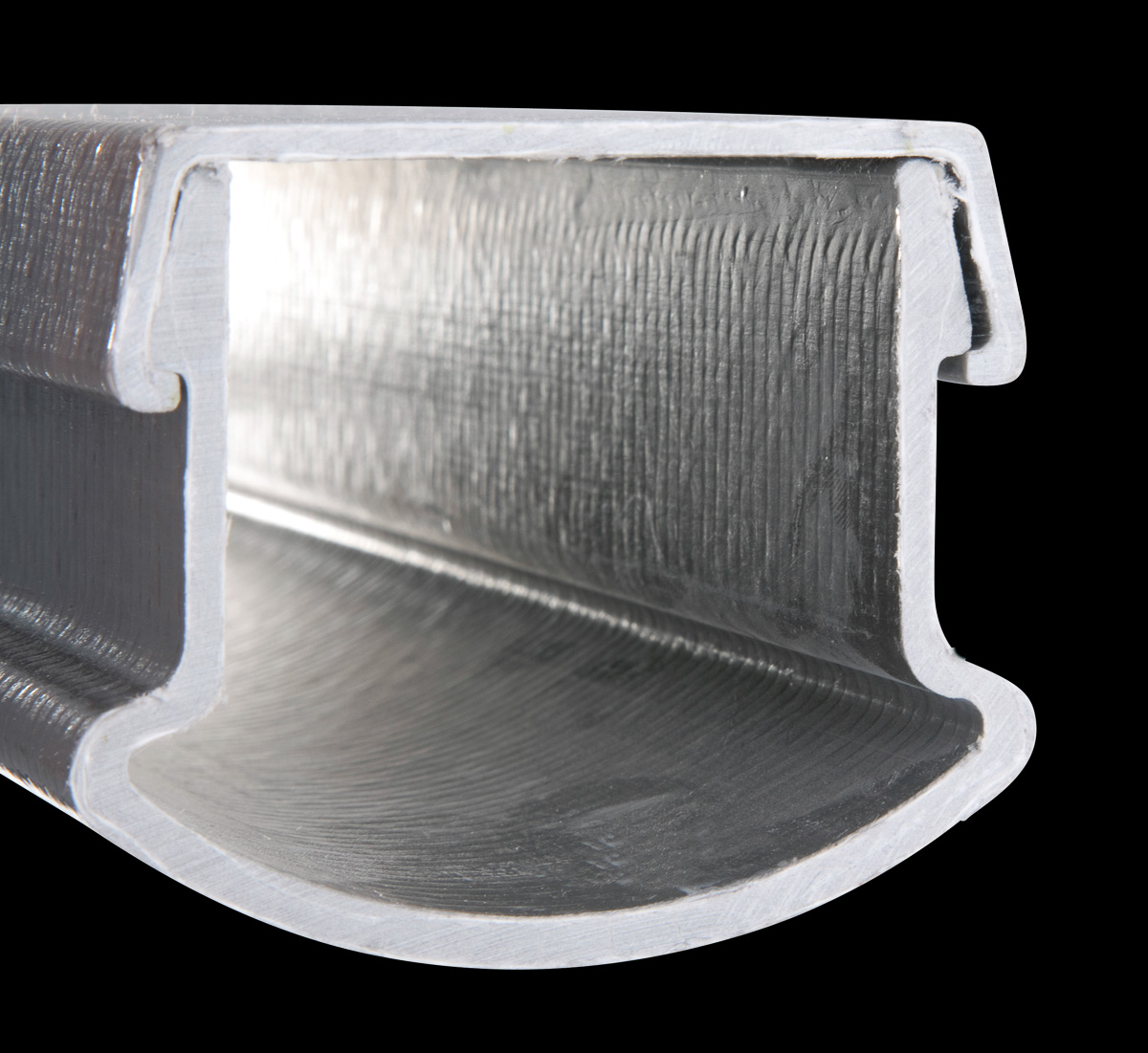

ARCOSYSTEM® ist aus glasfaserverstärktem Kunststoff und somit extrem leicht und stabil. Der GFK-Trog ist doppelwandig und verfügt somit über eine deutlichhöhere Festigkeit. Der GFK-Trog wird schwimmend in den Befestigungskopf eingeführt und dies macht die Montage extrem schnell und einfach. Der GFK-Deckel wird ohne zusätzliches Verschrauben in den Trog eingerastet. Als Abrundung steht ein grosses Sortiment an Anbau- und Befestigungsteilen zur Verfügung. Mit den Anbau- und Befestigungsteilen kann der aufgeständerte GFK-Kabelkanal an fast jede Geländeform angepasst werden. <\/p>
ARCOSYSTEM® Vorteile
Einfache und schnelle Verlegung
Hohe mechanische Festigkeit aufgrund Mehrkammernsystem
Korrosionsbeständig
Elektrisch isolierend, keine Erdung erforderlich
Geringe Transportkosten, einfaches Handling
Standardspannweite 6 Meter
ARCOSYSTEM® Benefits
EASY TO INSTALL
HIGH MECHANICAL STABILITY
SNAP-ON LID
NON-CONDUCTIVE, NO EARTHING REQUIRED
LOW COST OF TRANSPORTATION, SIMPLE HANDLING
STANDARD SPAN OF 6 METRES
Technische Daten
Polyesterharz mit Glasfasergeweben und Glasfaserrovings verstärkt. Aussen mit Oberflächenvlies.
Der aufgeständerte GFK-Kabelkanal ARCOEINS ist für eine Nutzlast von 0.45 kN/m und 0.9 kN/m für ARCOZWEI, zzgl. einer Mannlast in der Mitte des Kanals von 0.75 kN vertikal und einer horizontalen Windlast von 1.45 kN/m2 ausgelegt.
Erdung und isolierter Aufbau sind nicht erforderlich. Elektrische Durchschlagspannung nach DIN EN IEC 60243-2 25 kV.
Bei Aussentemperaturen von -30 °C bis +80 °C besteht eine Dauerformbeständigkeit.
Eingestuft in K1/3 mm nach DIN 53438 Teil 2
V0 nach UL 94
S4 nach DIN 5510-2
Halogenfrei nach IEC 61249-2-21
ARCOEINS ca. 5 kg/lfm für Kanal und Deckel
ARCOZWEI ca. 7.5 kg/lfm für Kanal und Deckel
Technical Data
Polyester resin with glassfibre fabrics and glassfibre rovings. Surface veil on outer surface
The elevated cable duct system is designed to withstand a working load of 0.45 kN/m for ARCOSYSTEM® Size 1 and 0.9 kN/m for ARCOSYSTEM® Size 2, additionally in the middle of the duct a man load of 0.75 kN and a horizontal load from wind pressure of 1.45 kN/m.
Earthing and insulated construction are not necessary. Breakdown voltage according to DIN EN IEC 60243-2 25 kV.
Permanent dimensional stability between -30°C and 80°C. UV-resistant
K 1/3 mm in accordance with DIN 53438 part 2
V0 in accordance with UL 94
S4 in accordance with DIN 5510-2
Halogenfree in accordance with IEC 61249-2-21
ARCOSYSTEM® Size 1 approx. 5 kg/metre duct and lid
ARCOSYSTEM® Size 2 approx. 7.5 kg/metre duct and lid

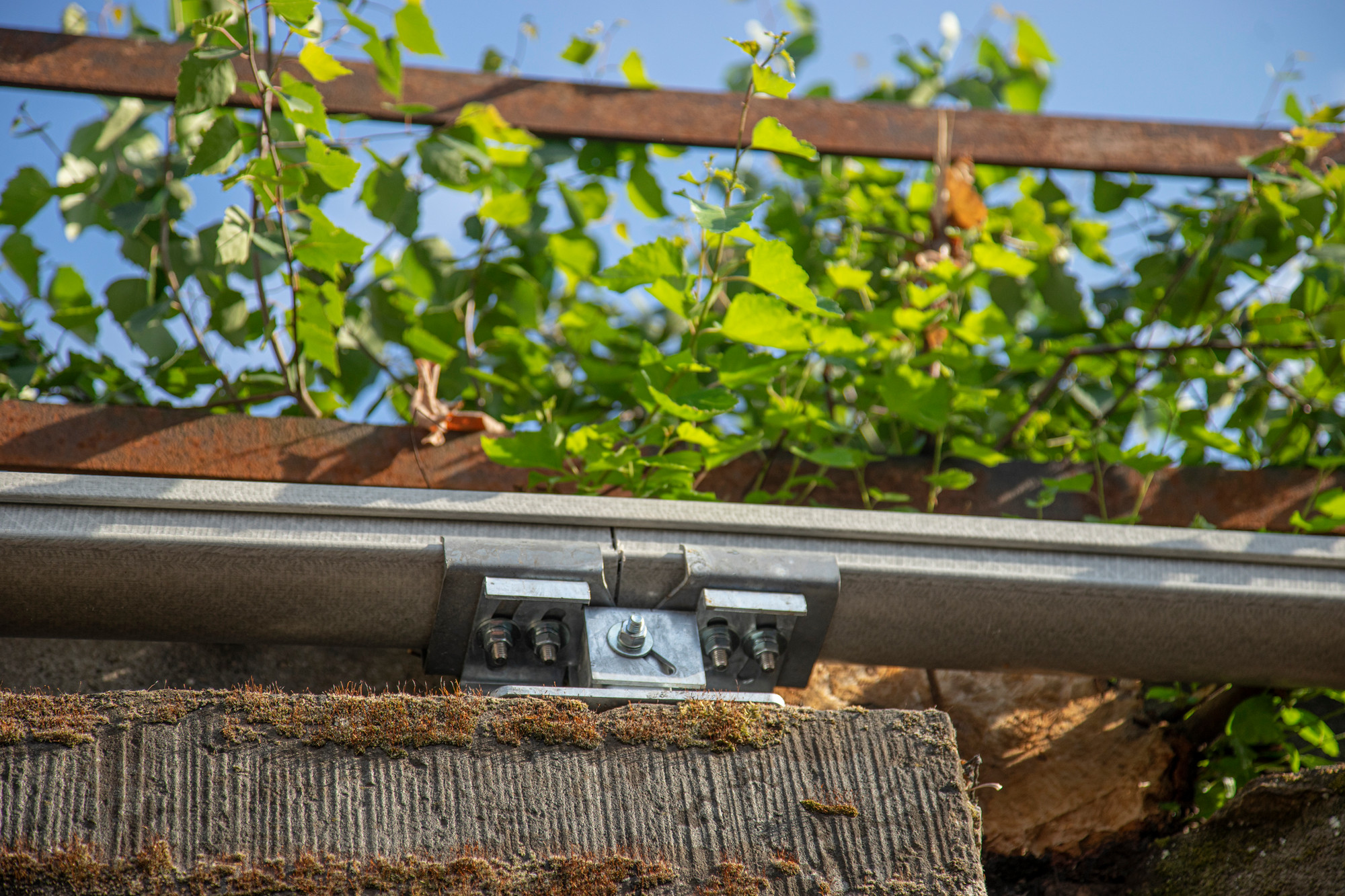

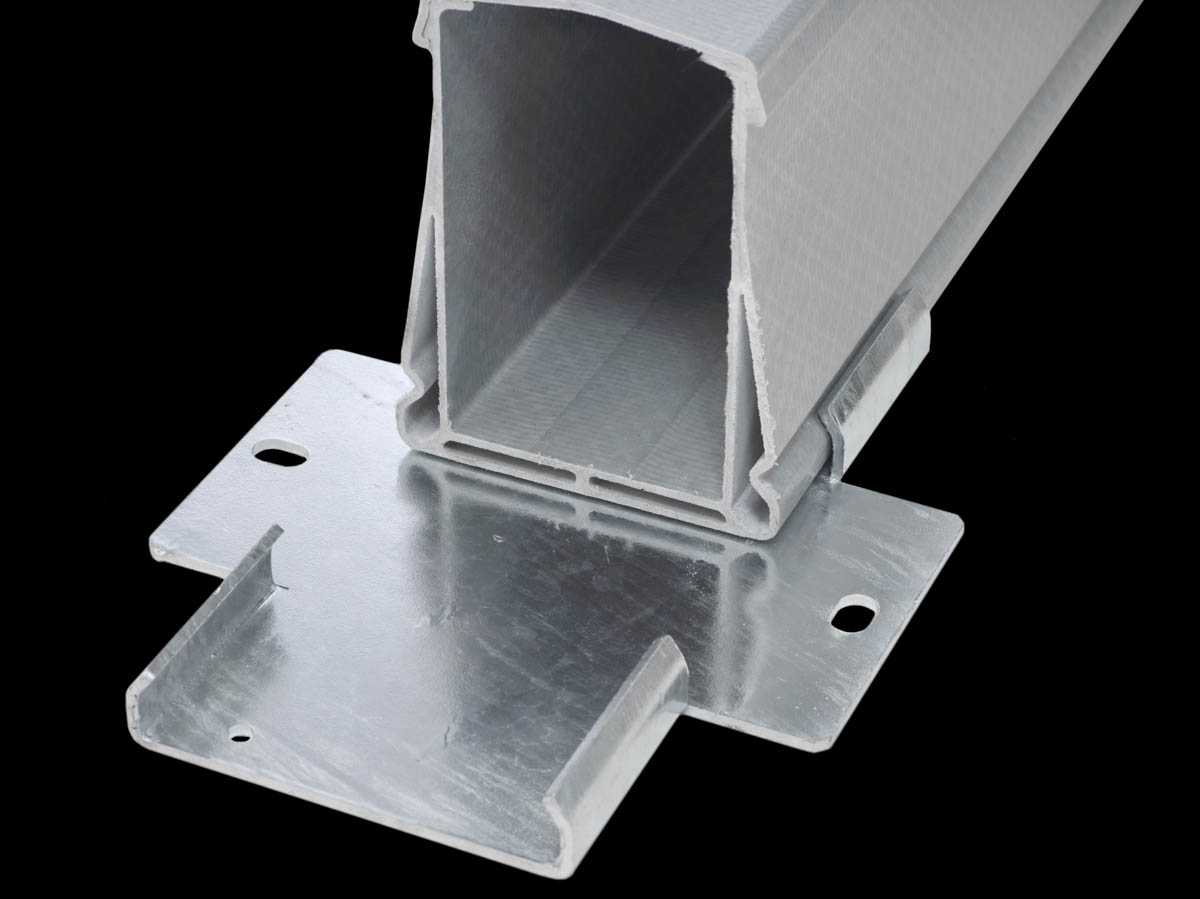

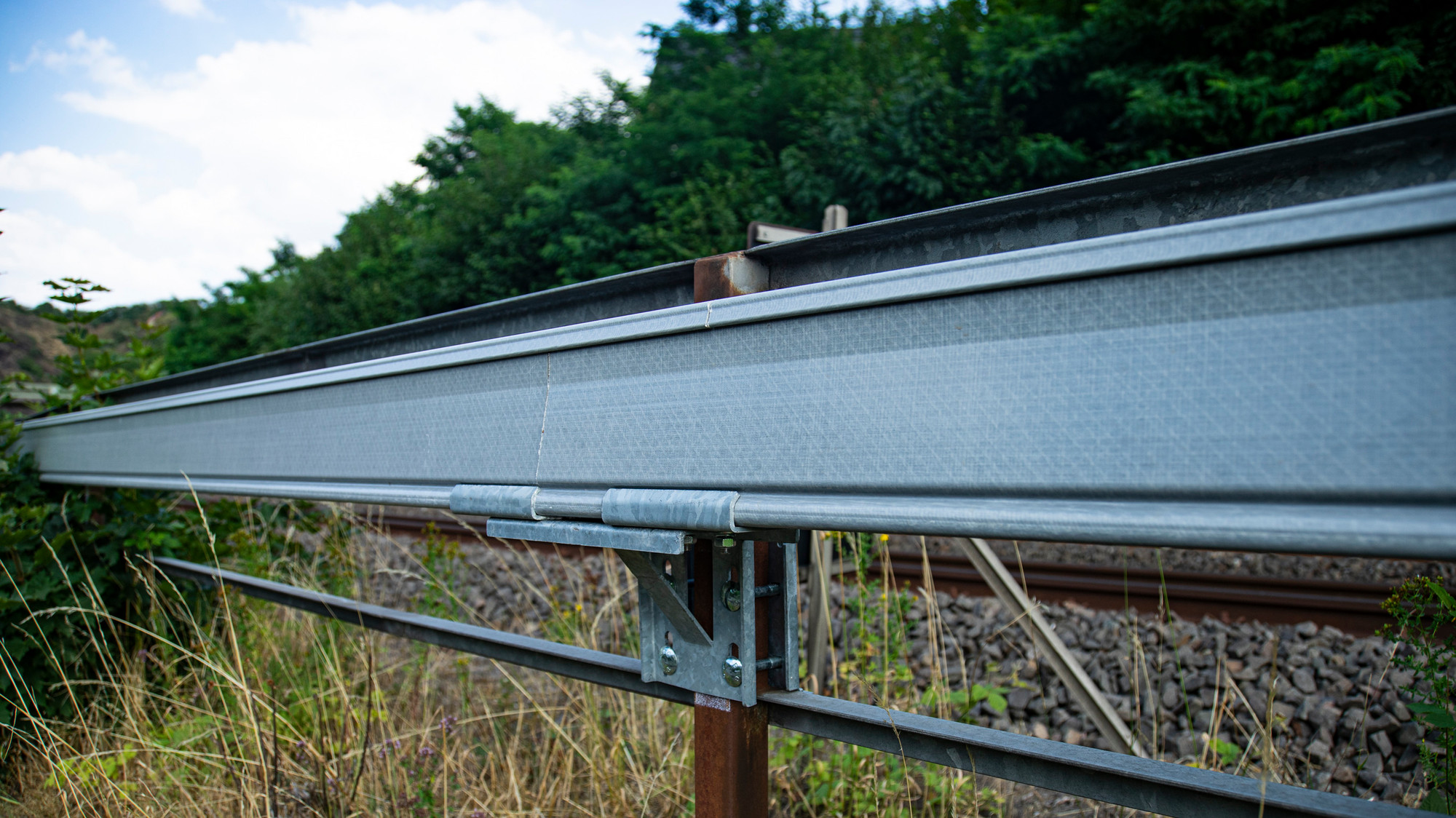

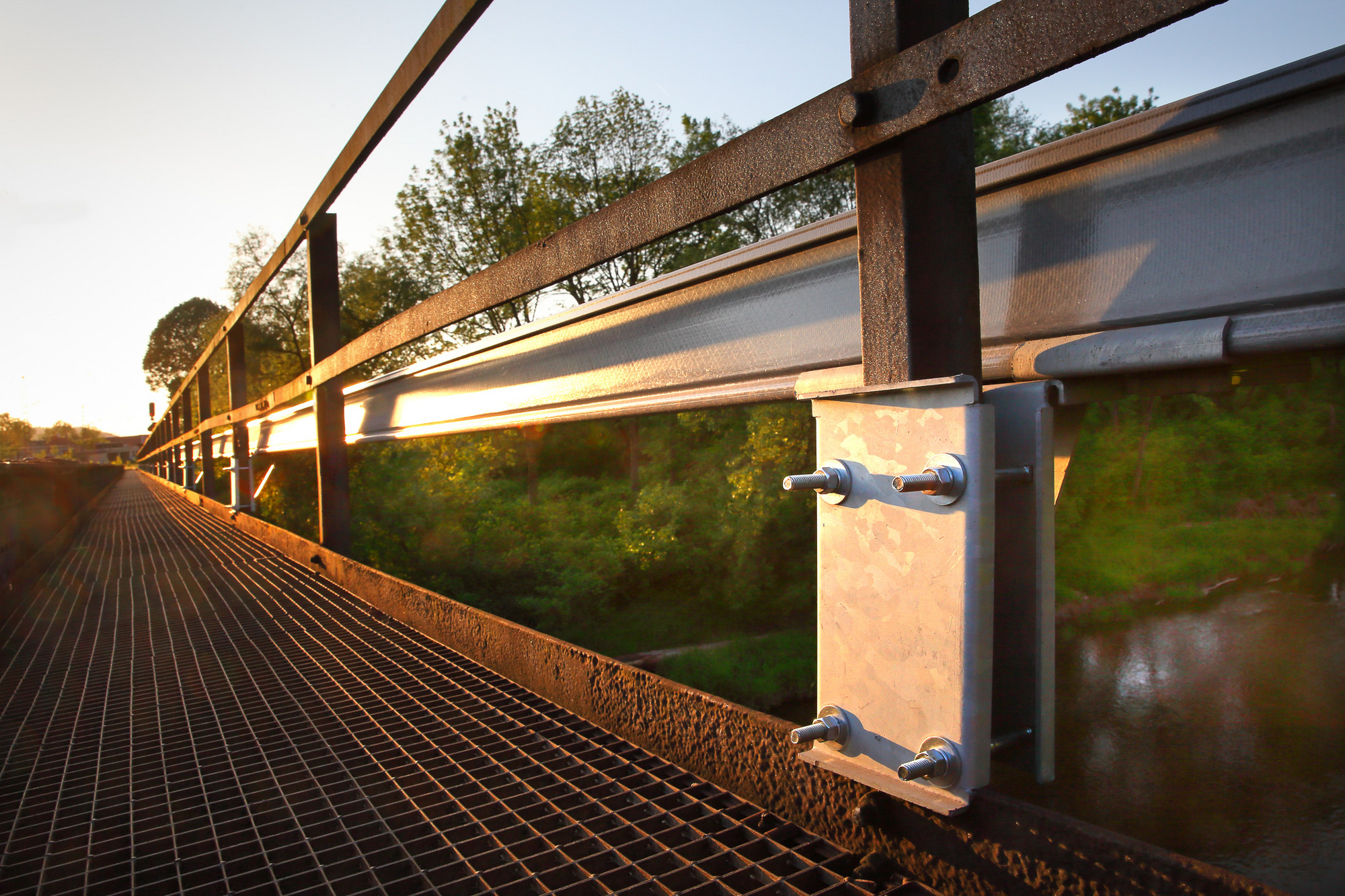

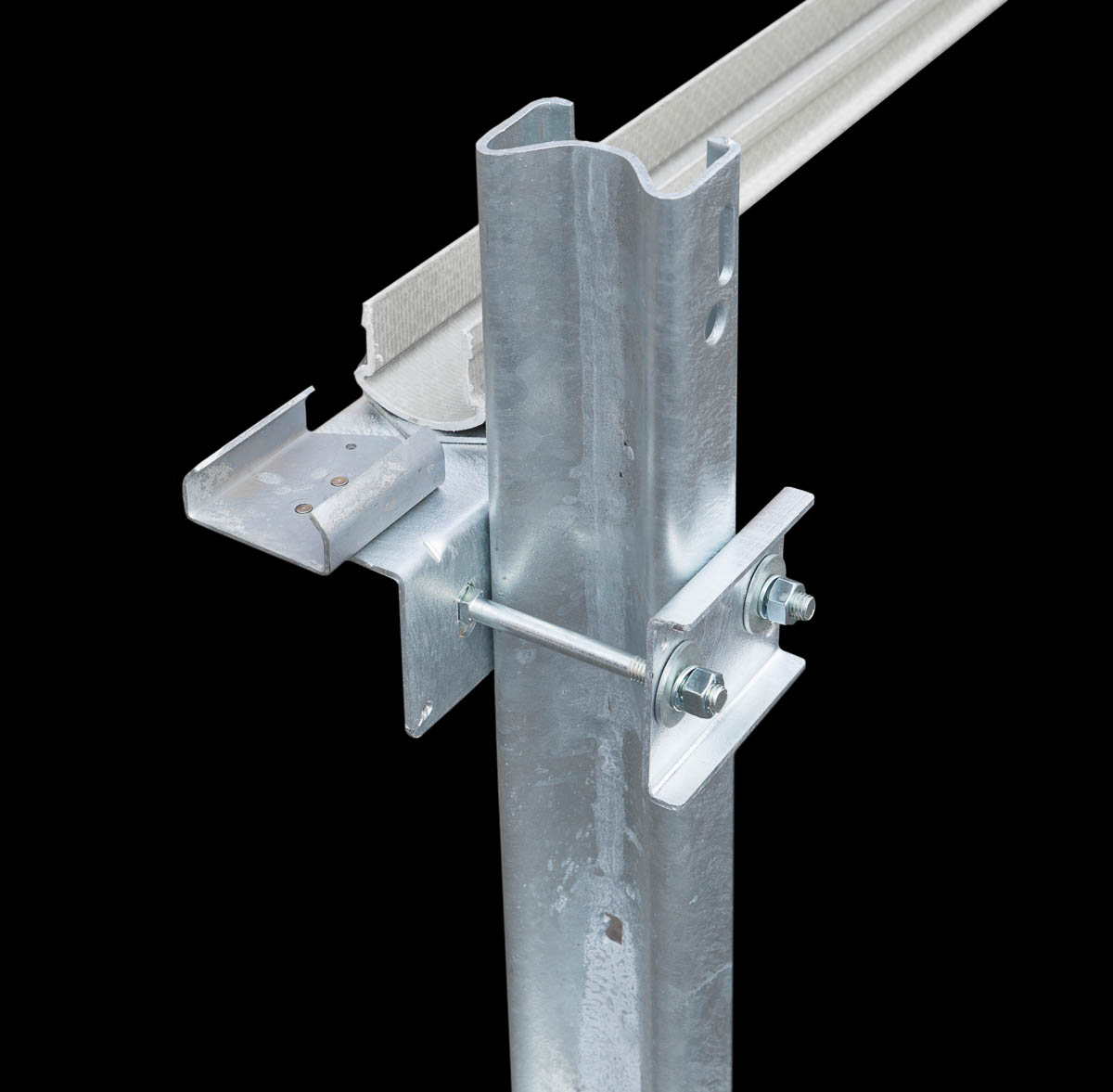

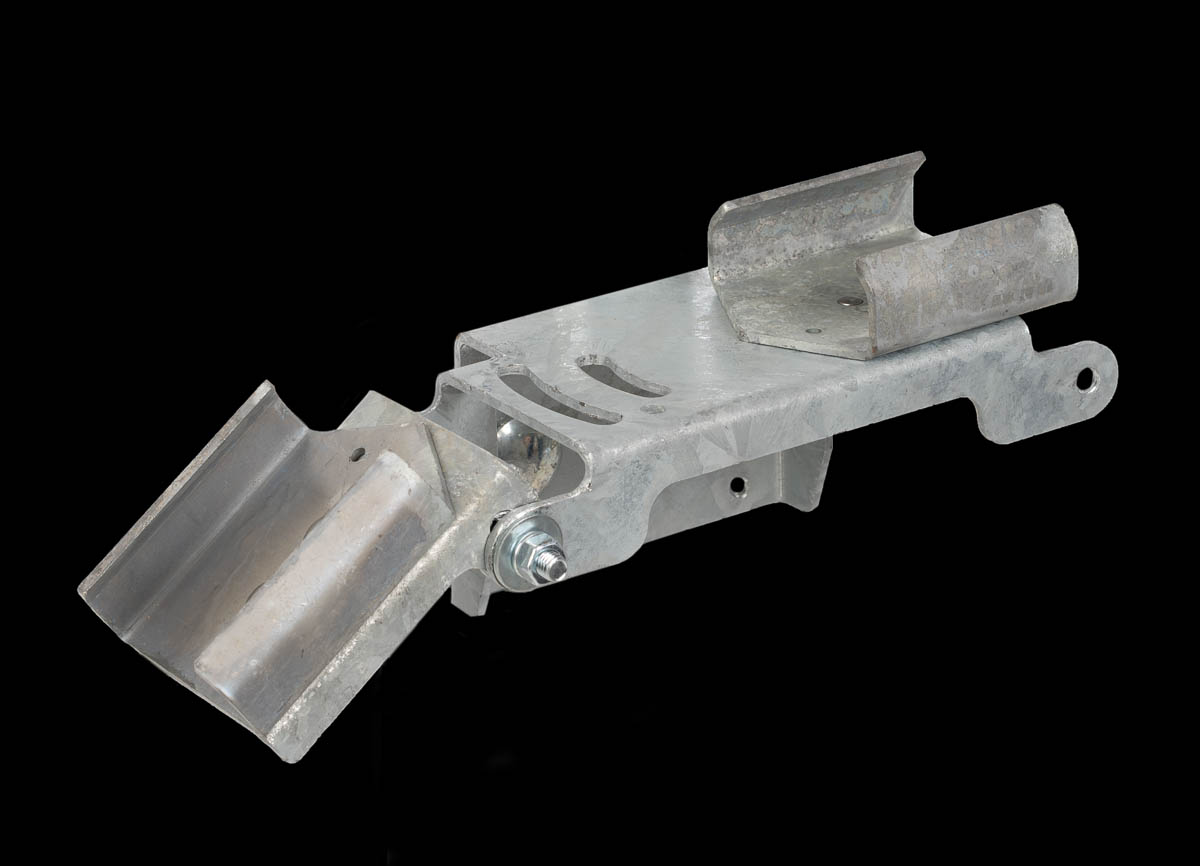

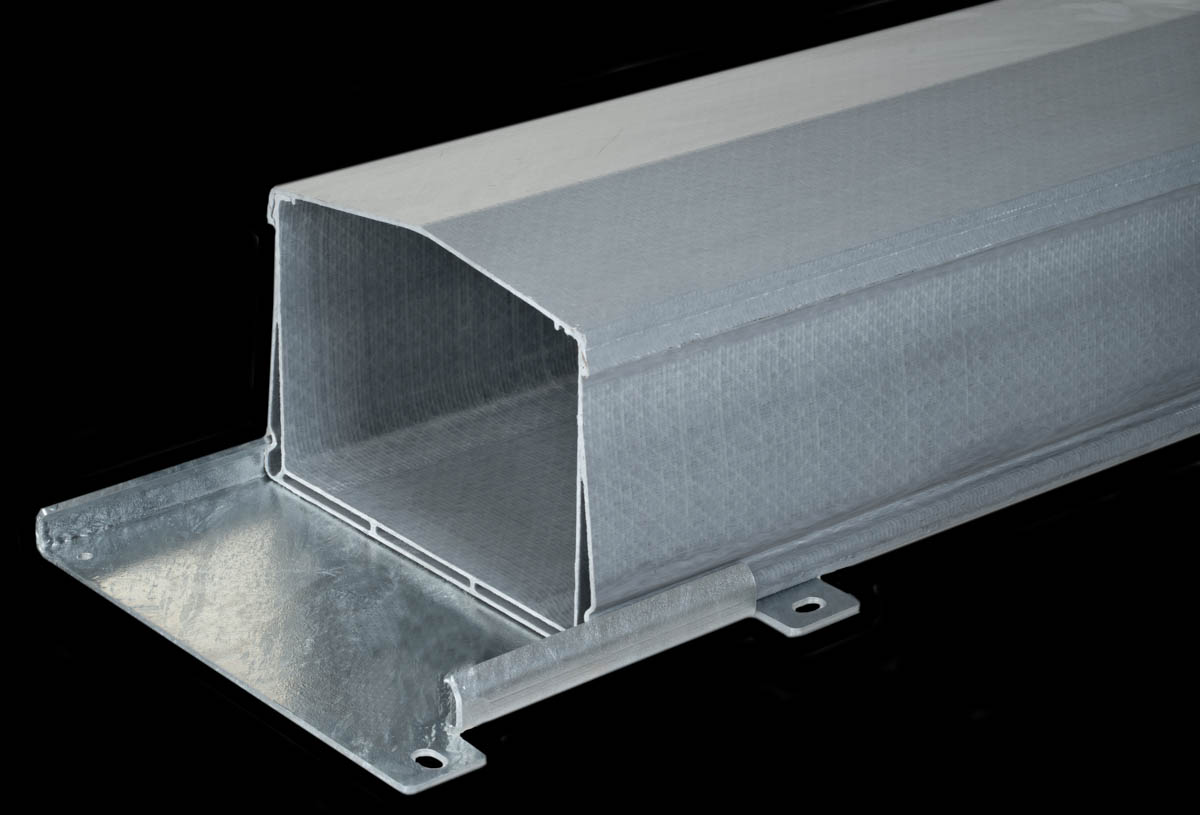

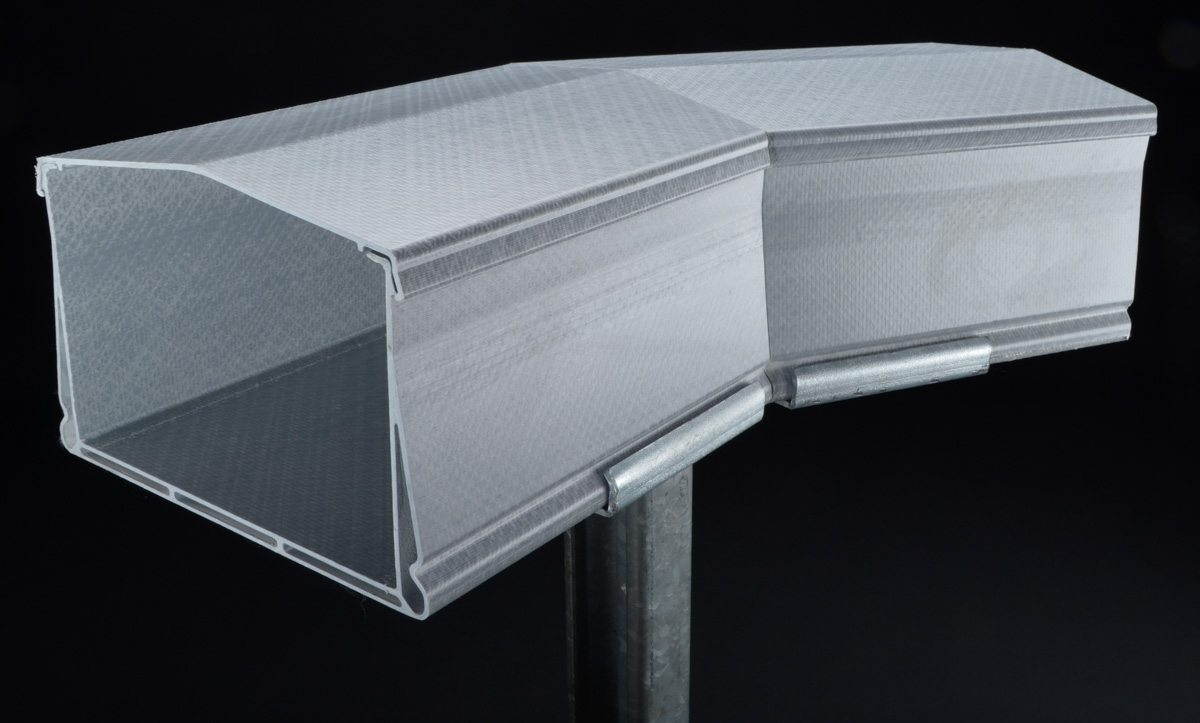

Befestigungssysteme

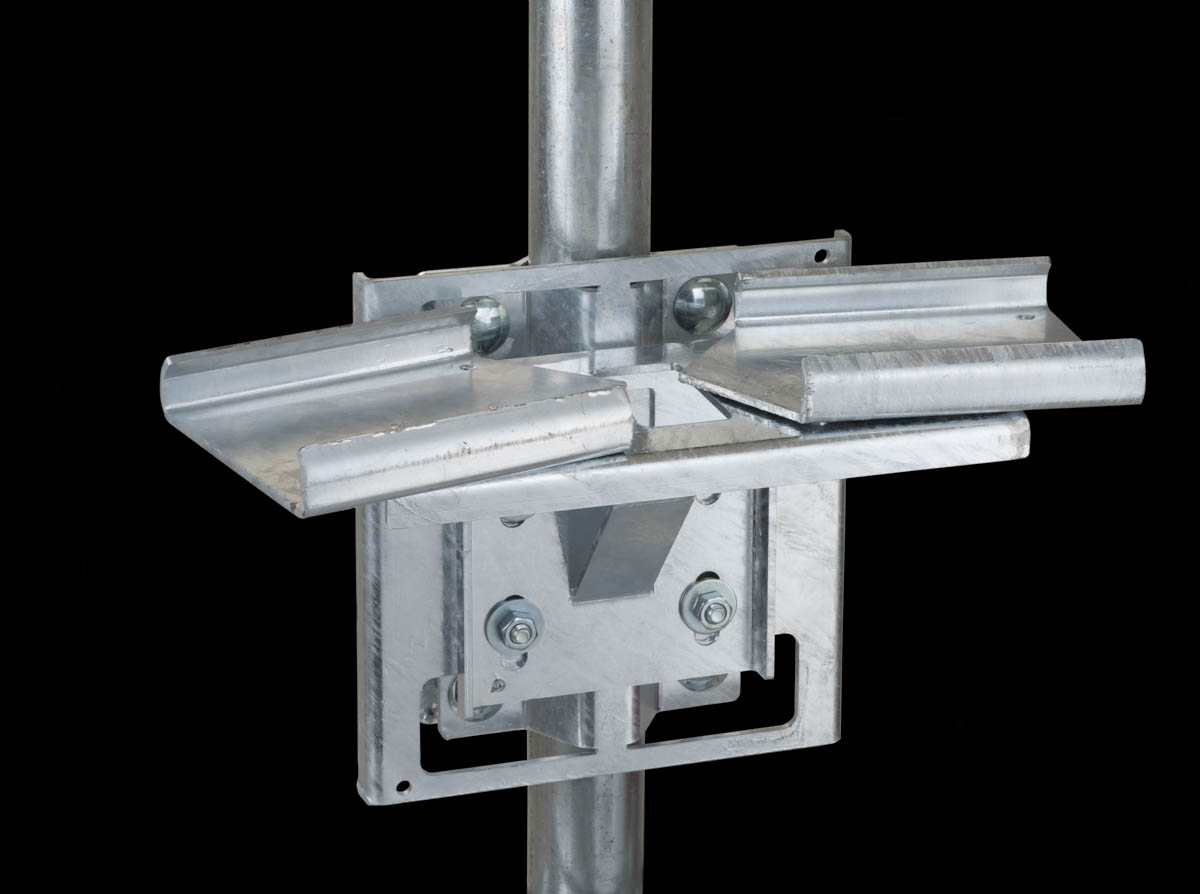

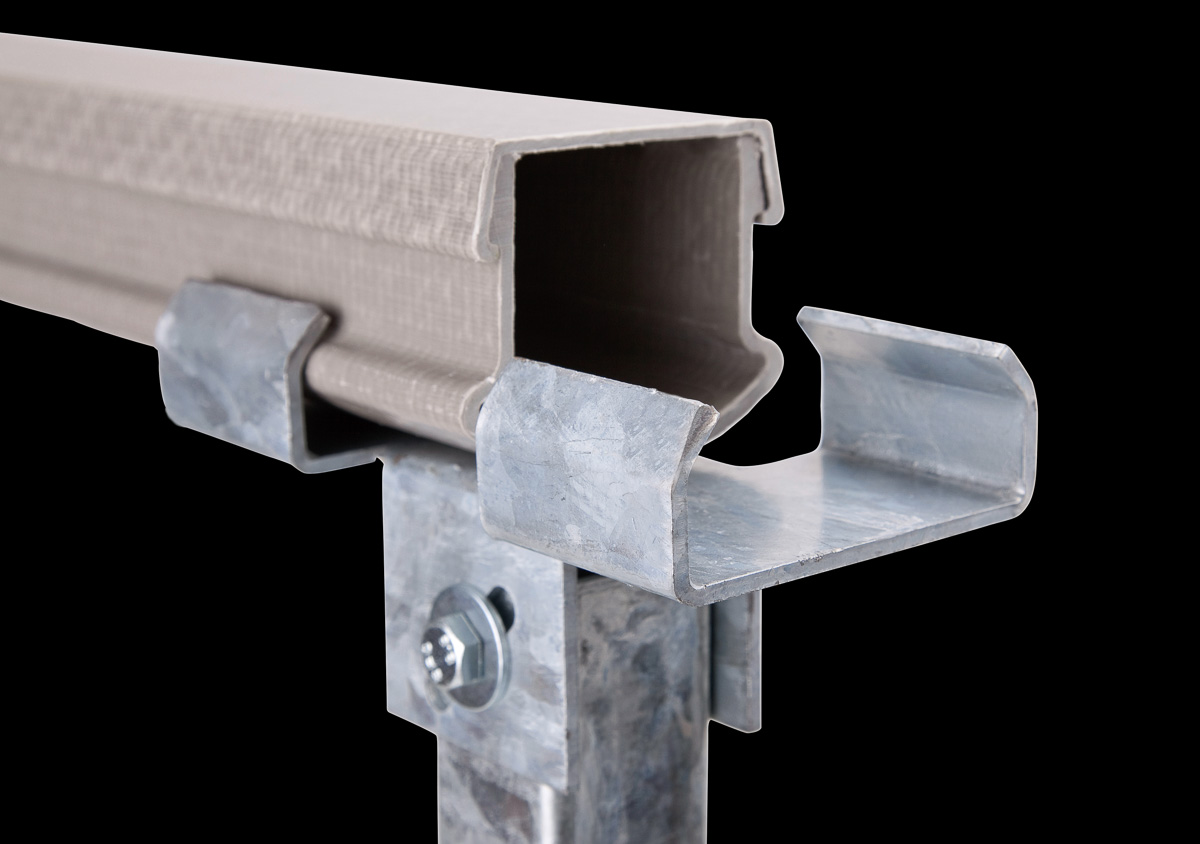

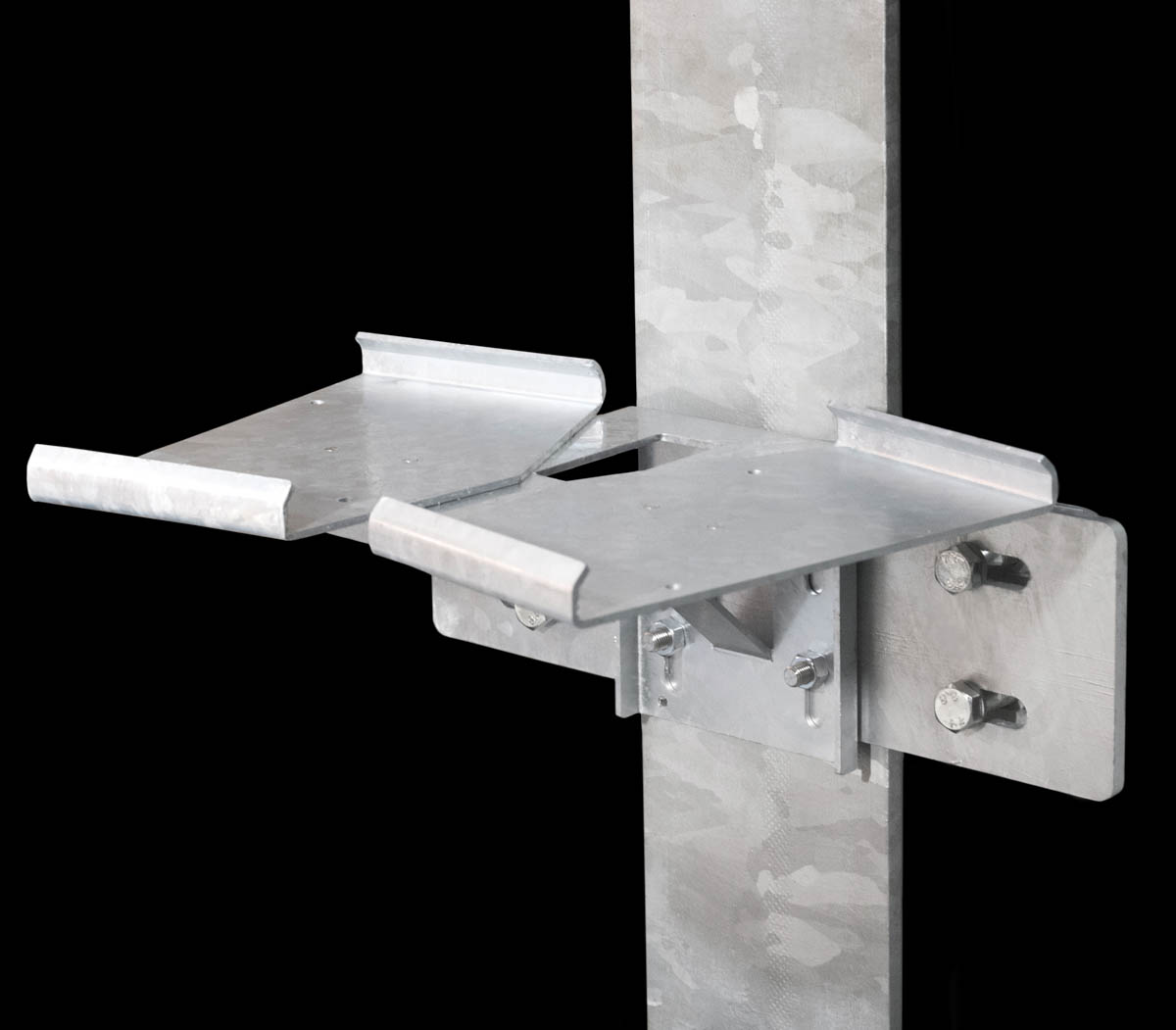

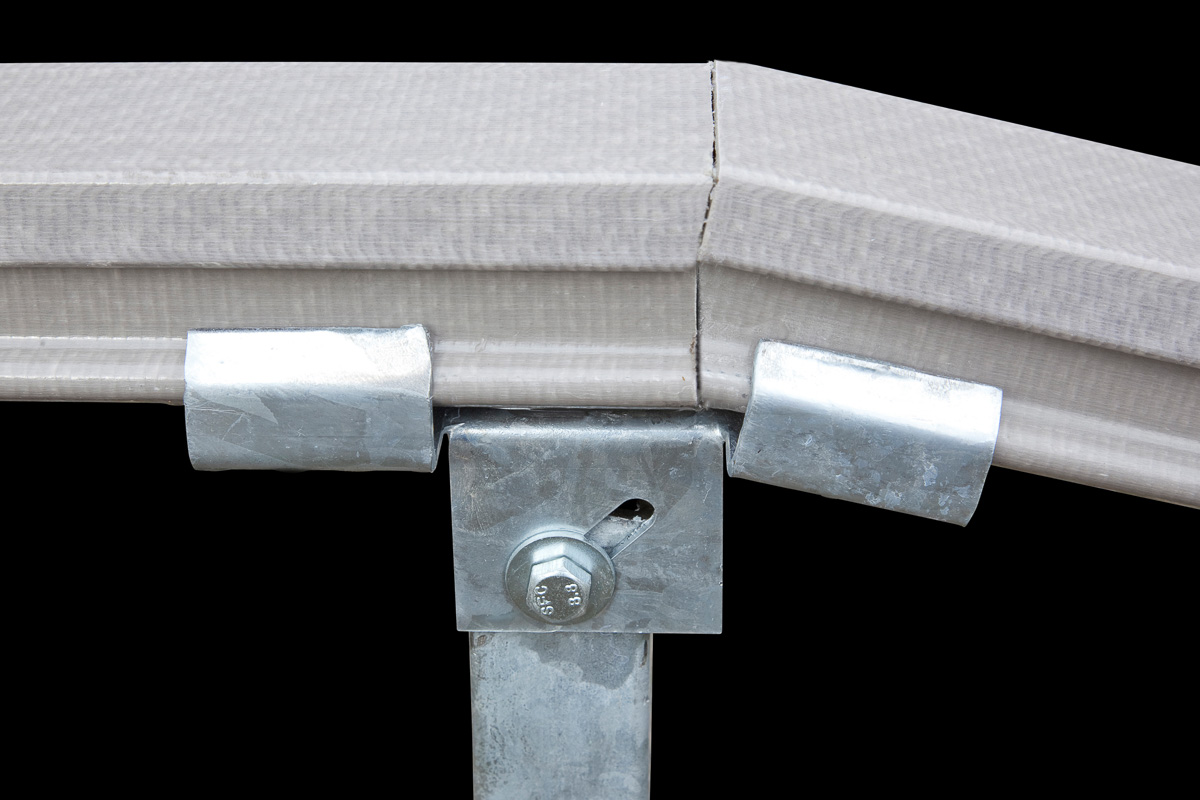

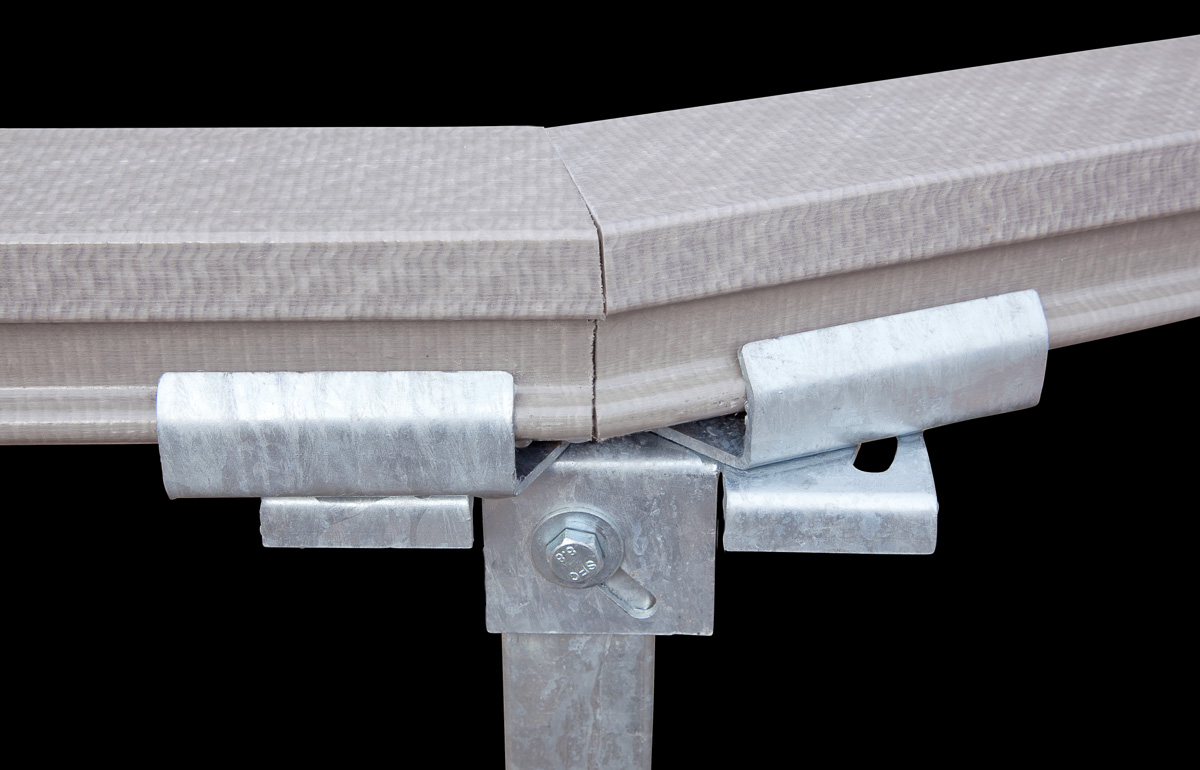

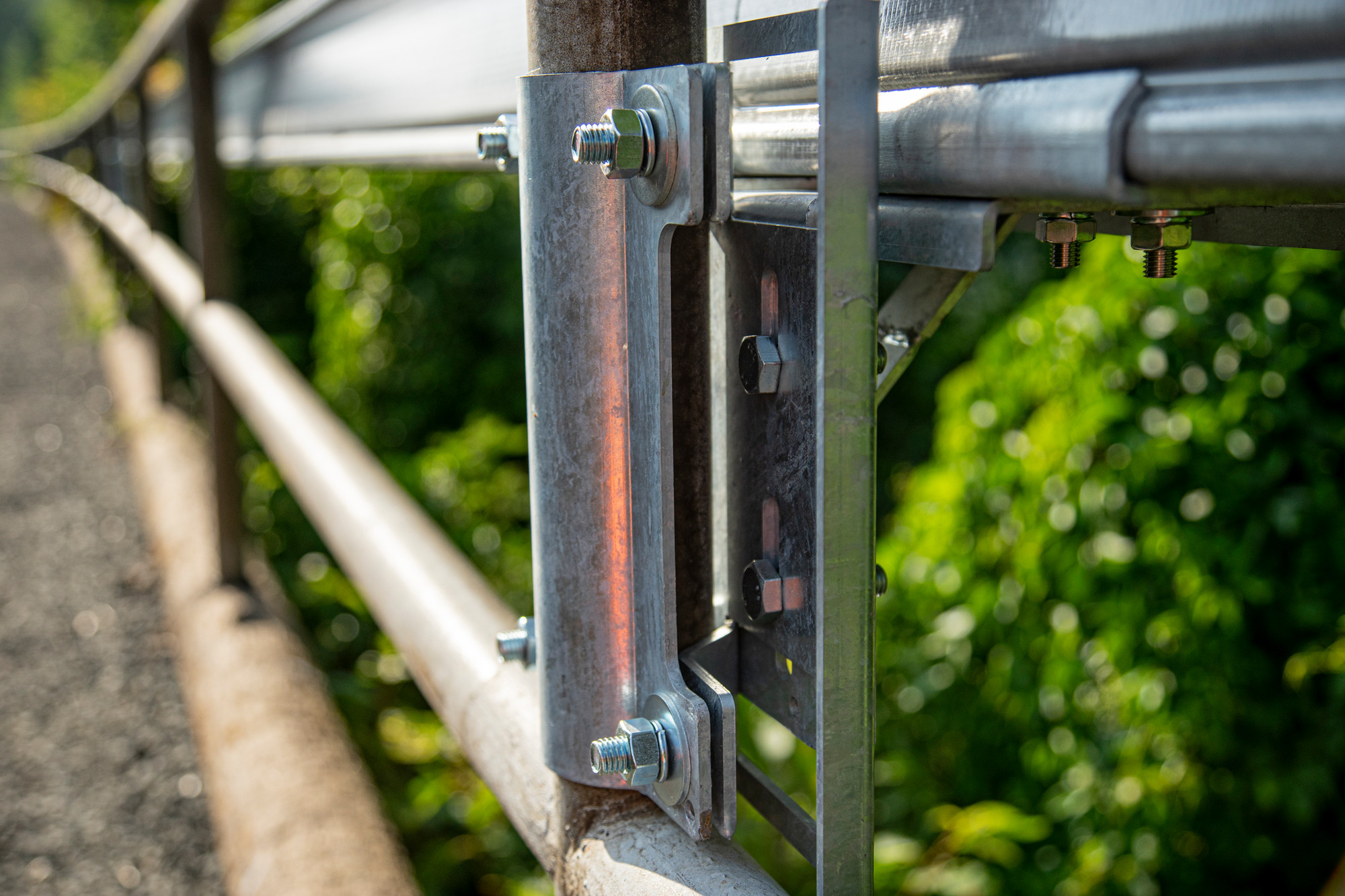

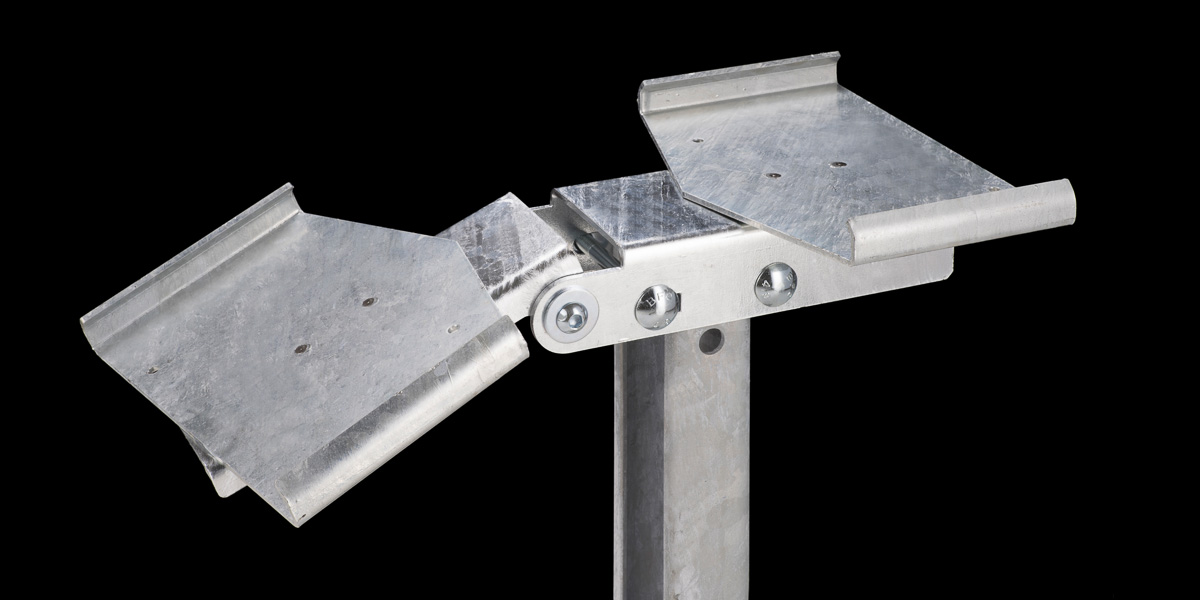

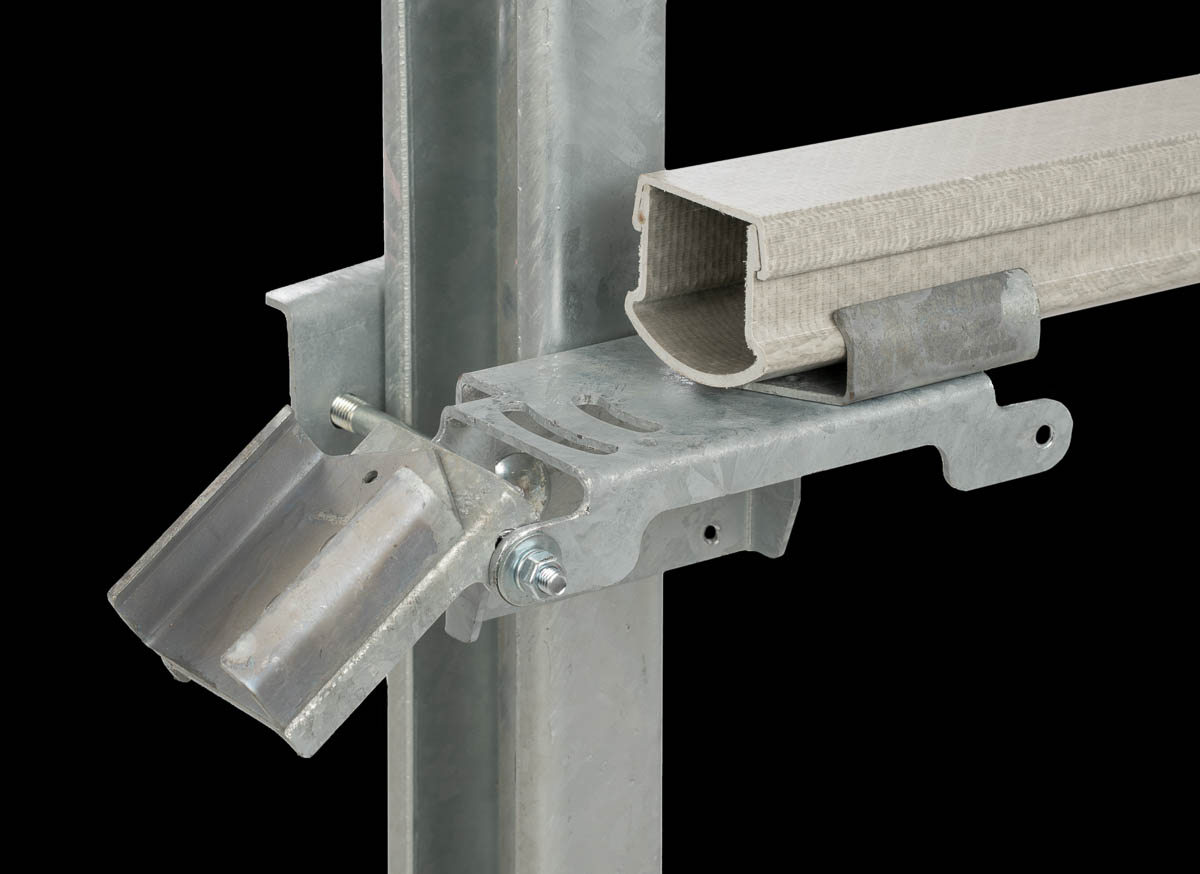

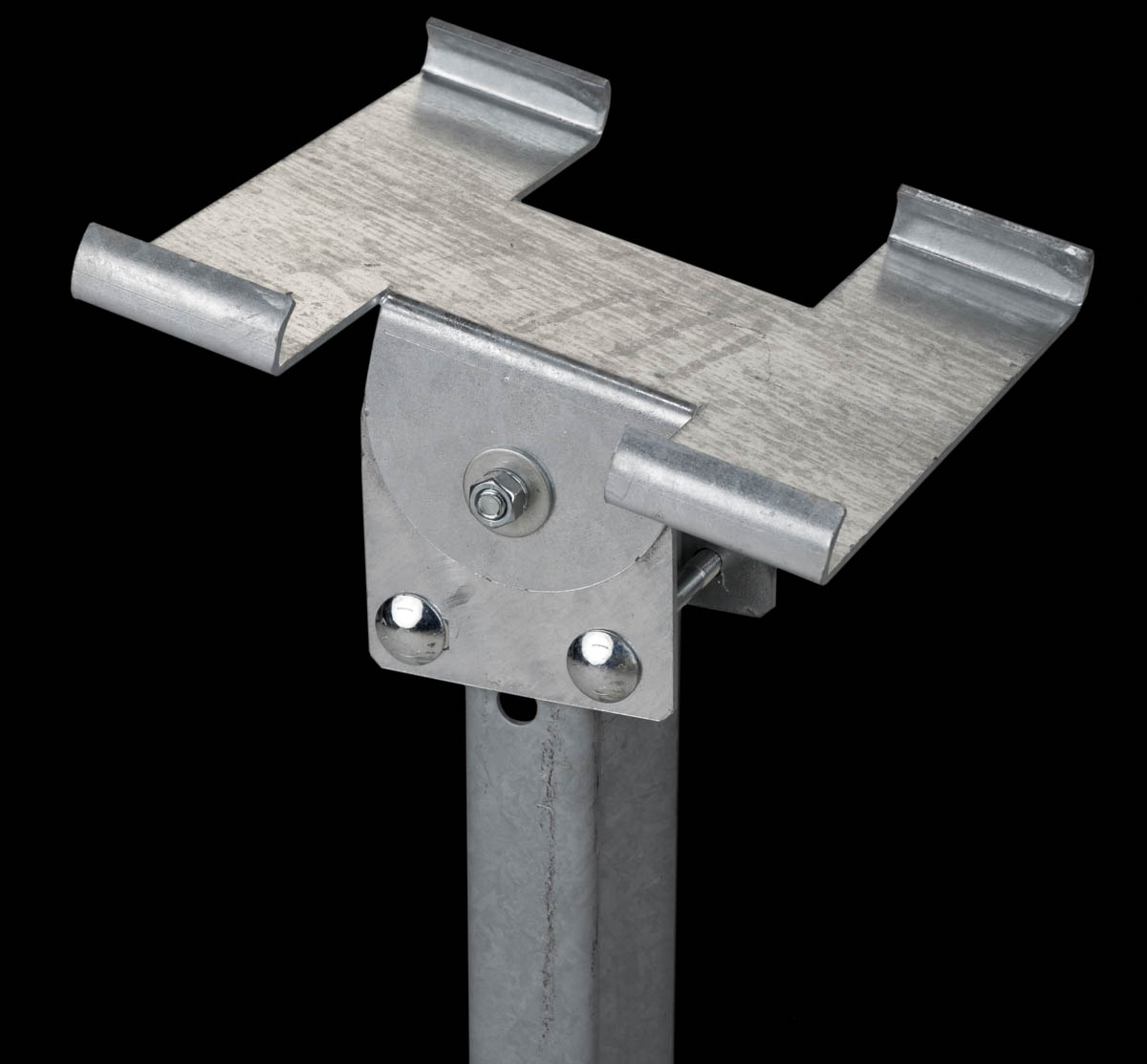

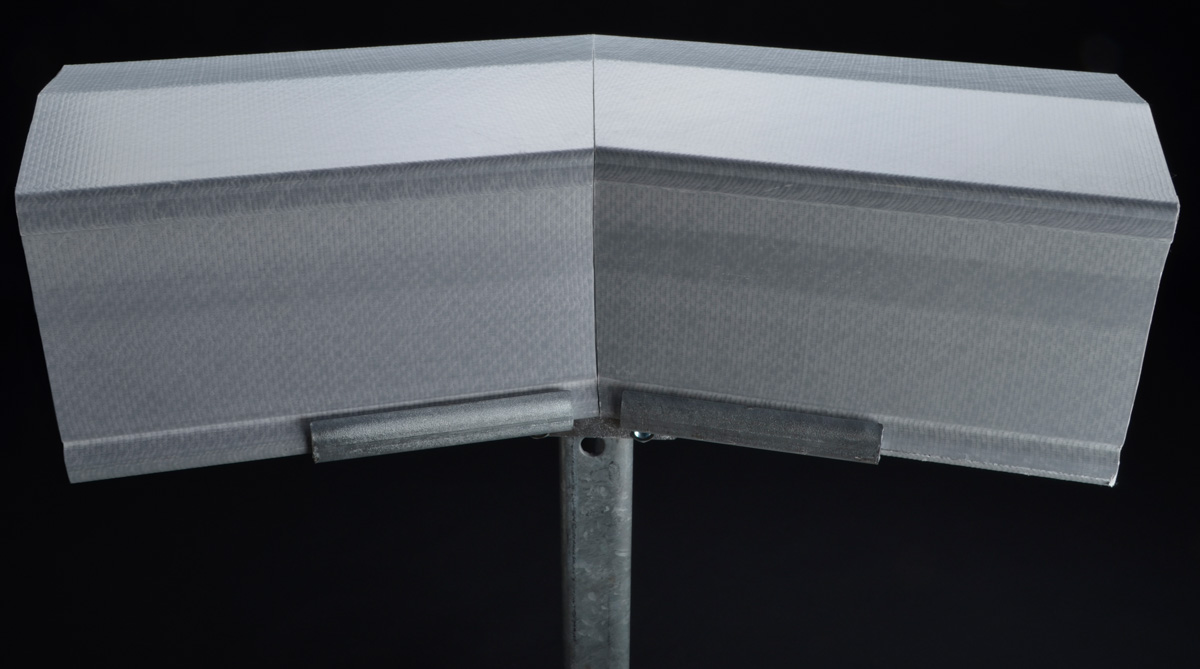

Befestigungssysteme ARCOSYSTEM® Grösse 1 und 2<\/h2>

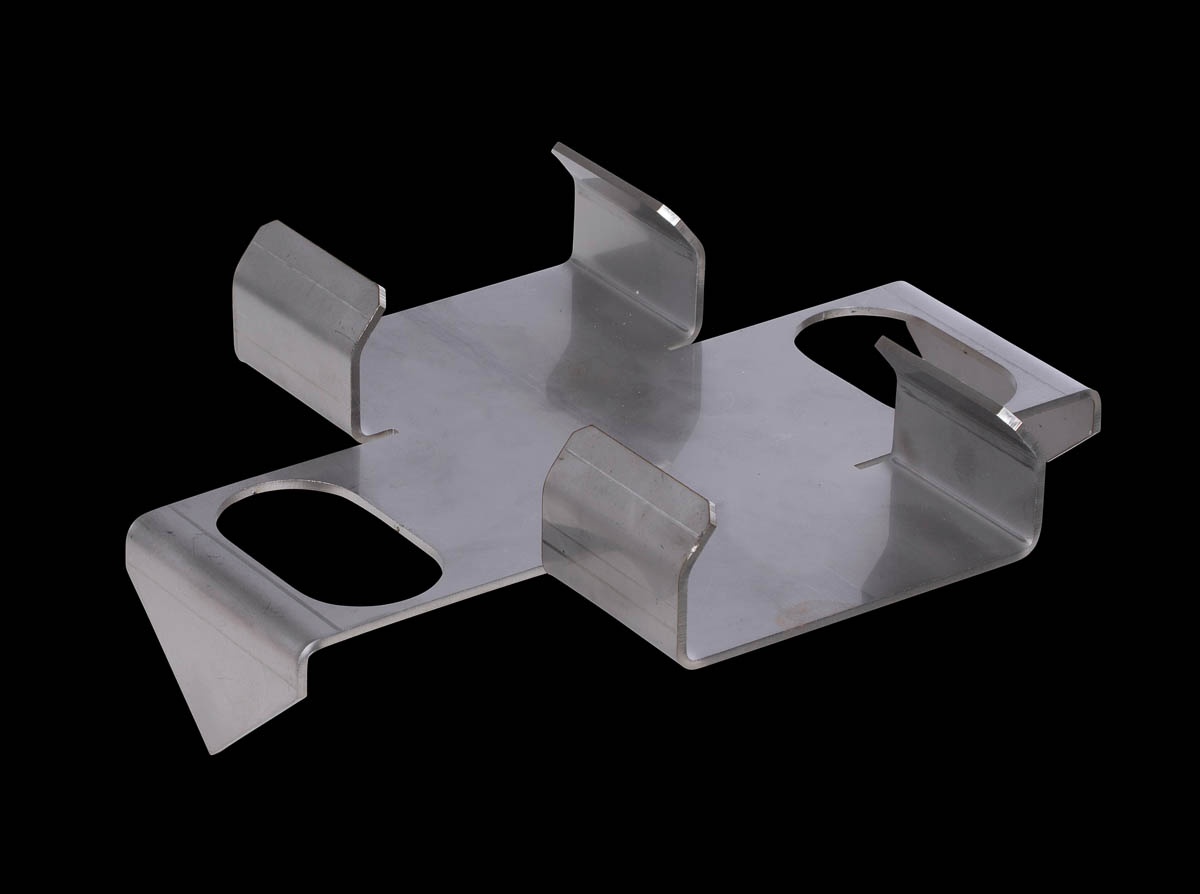

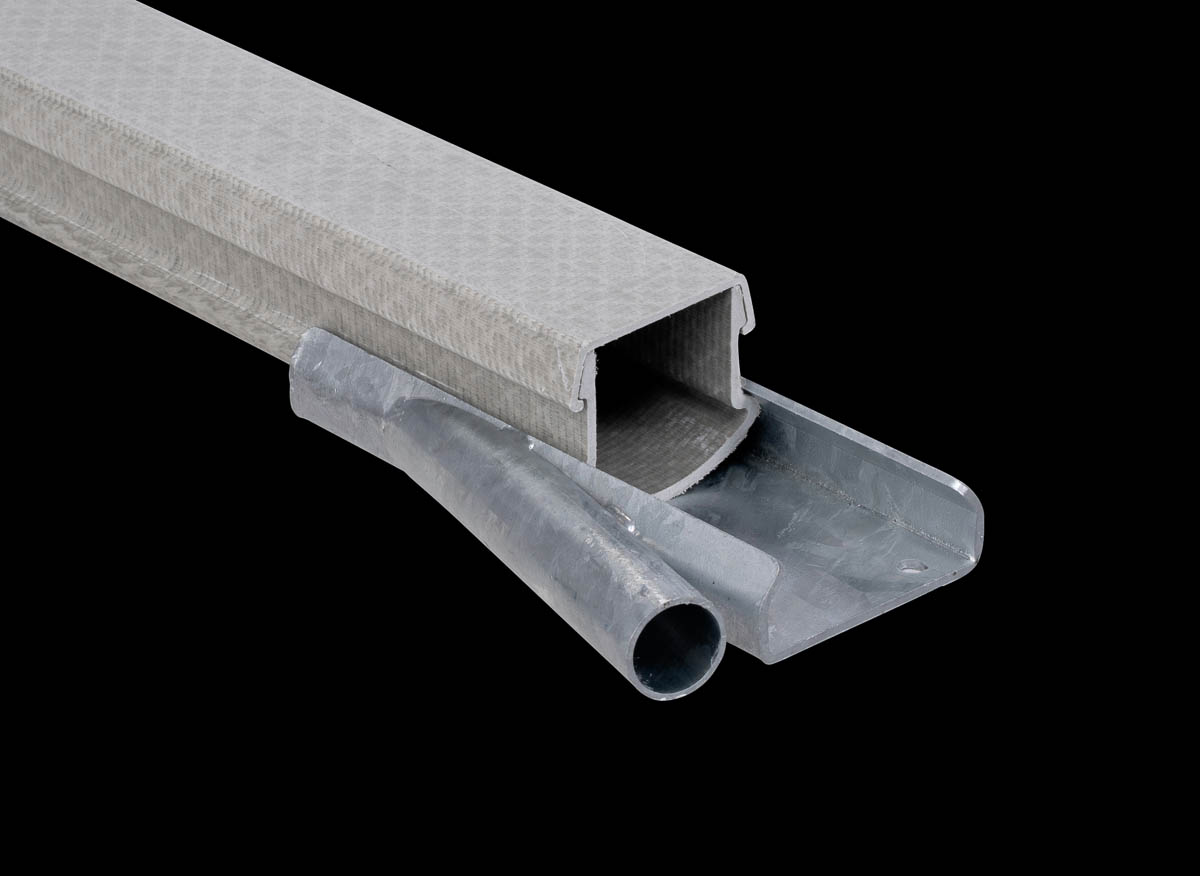

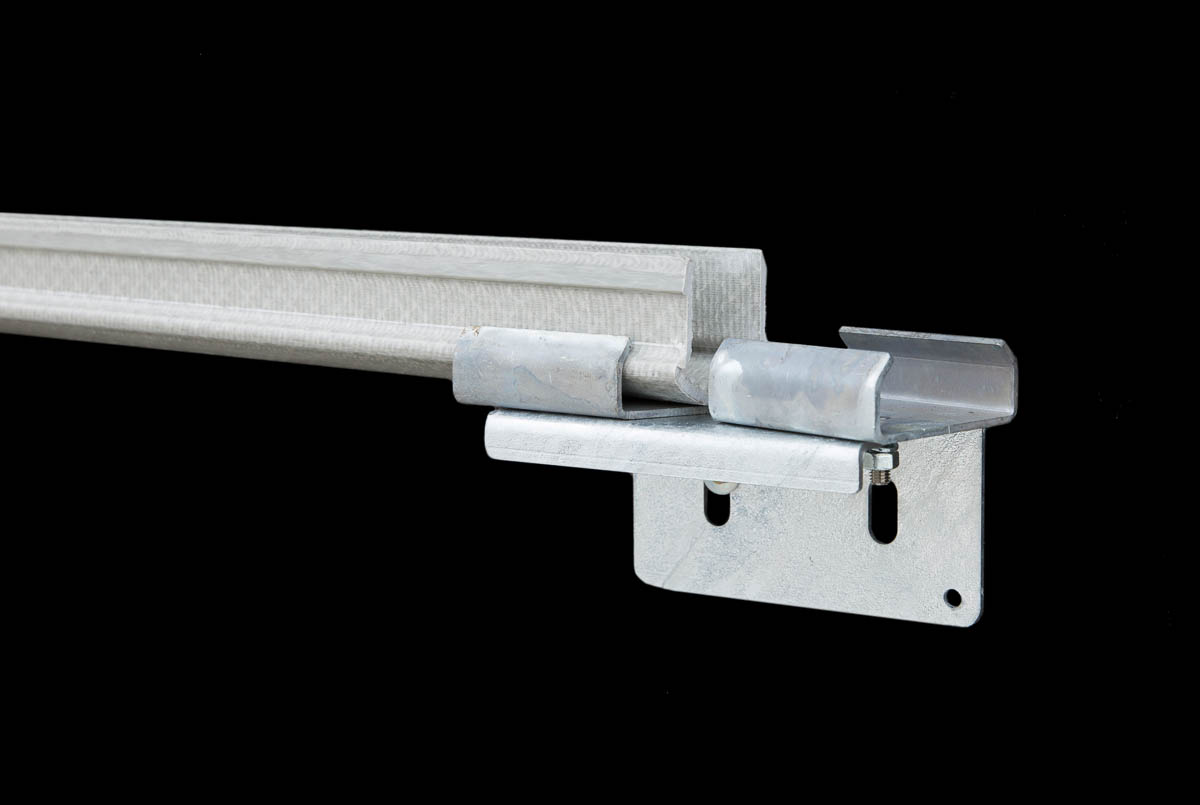

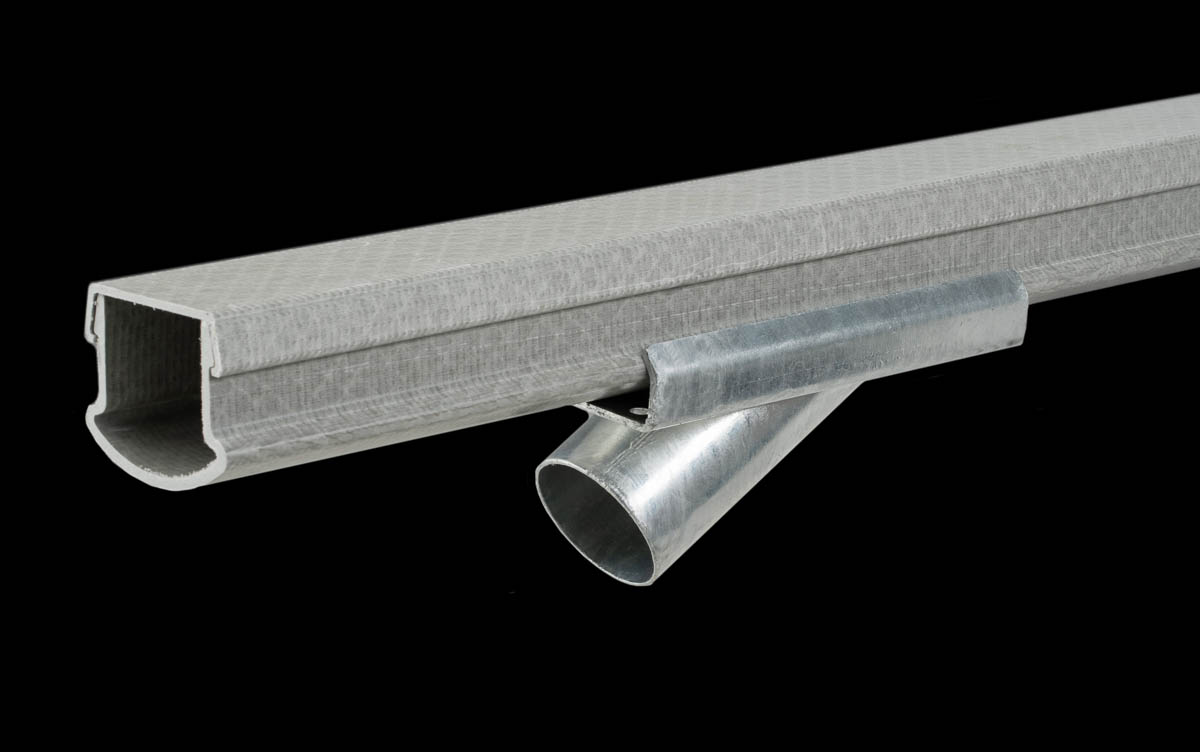

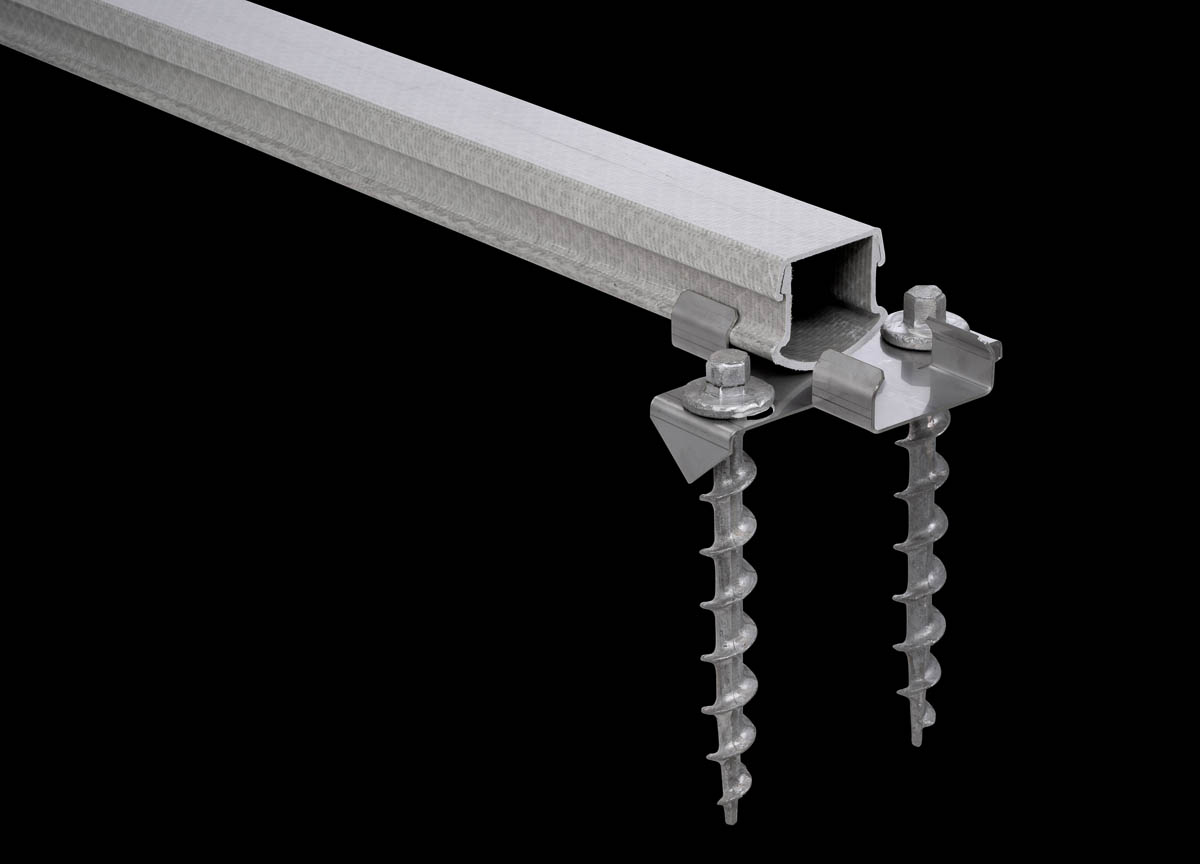

Befestigungssysteme ARCOSYSTEM® Grösse 0<\/h2>
Referenzen

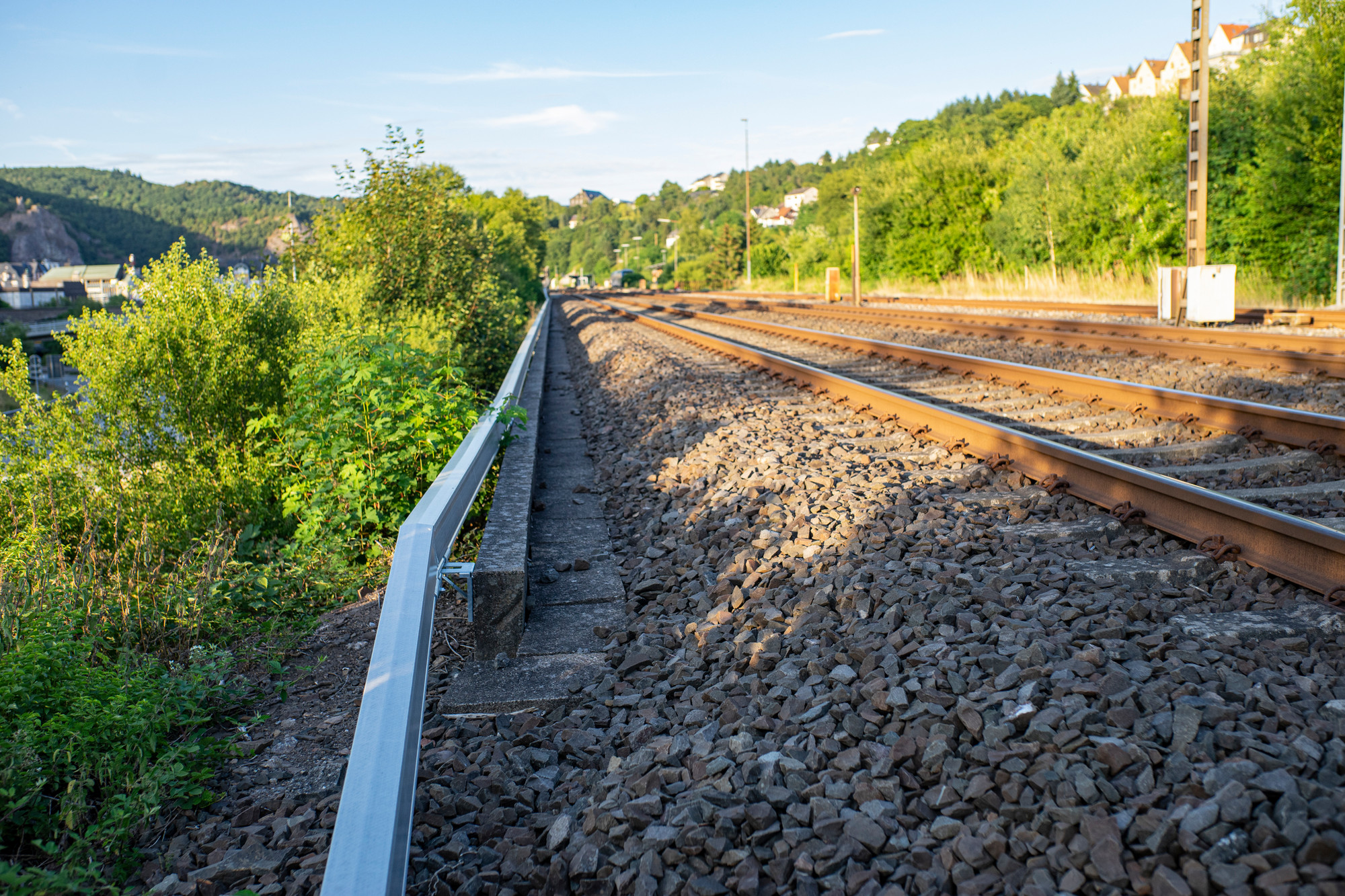

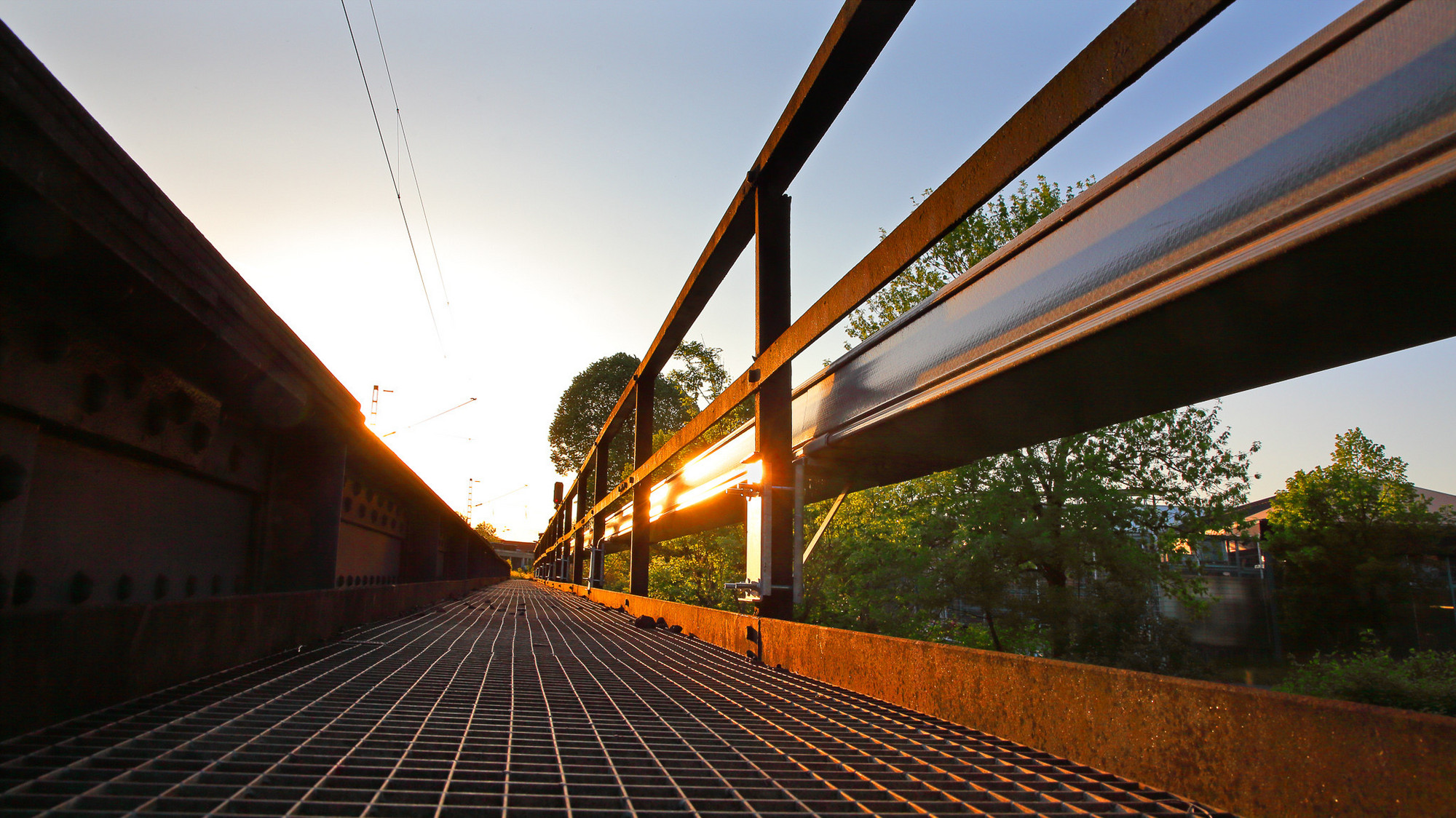

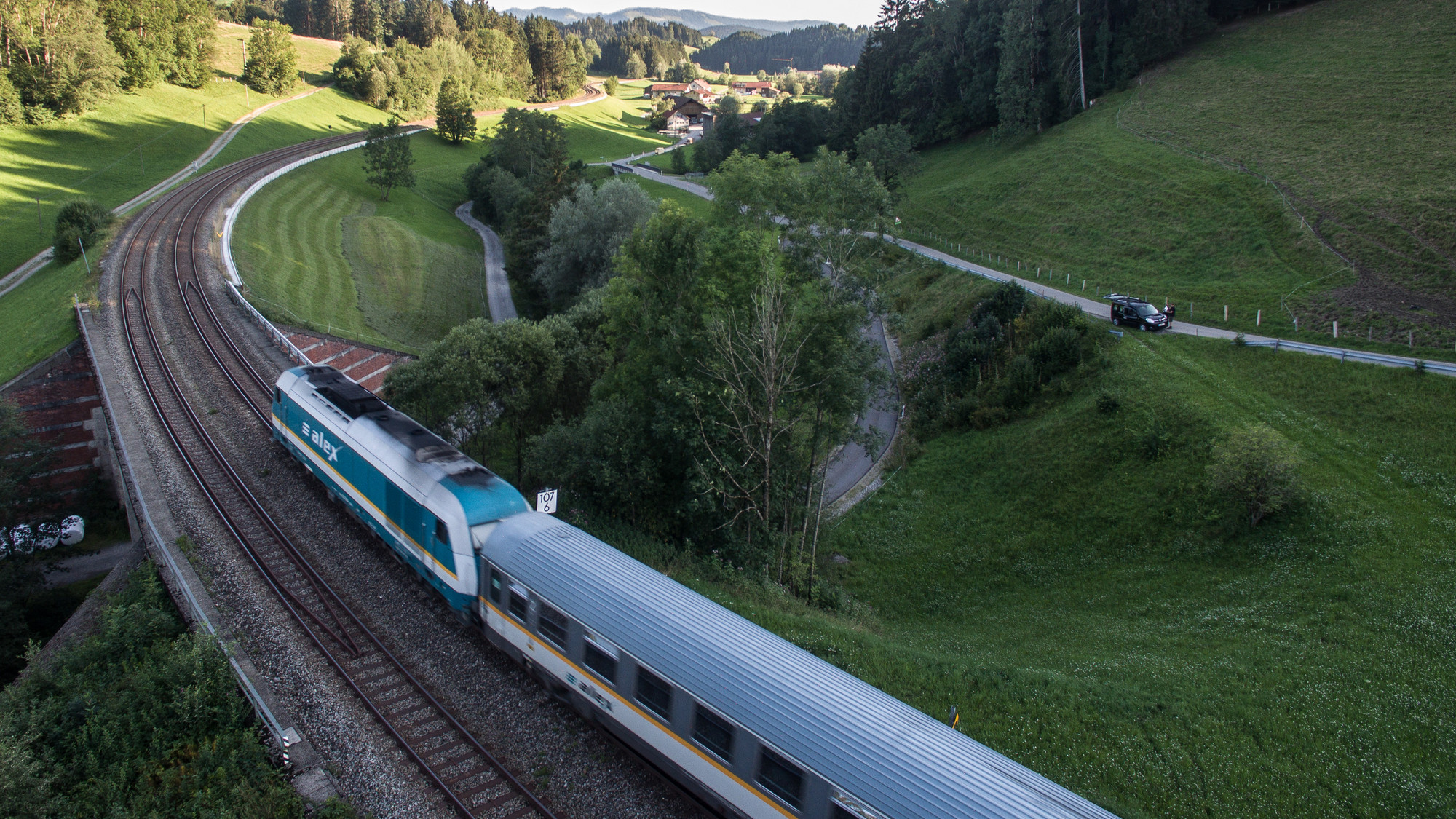

Referenzen ARCOSYSTEM®<\/h2>
Partner<\/h2>
Download
Download<\/h2>
- ARCOSYSTEM®_Gr1+2_2022-05_S.pdf
- ARCOSYSTEM®_Gr1+2_Liste_2022-05.pdf
- ARCOSYSTEM®_Gr1+2_Befestigungsteile_2022-07_S.pdf
- ARCOSYSTEM®_Bruecken+Waende_2022-05_DS.pdf
- ARCOSYSTEM®_Größe0_2022-05_S.pdf
- ARCOSYSTEM®_Größe0_Liste_2022-05.pdf
- GFK-Kabelkanal Standard.pdf
- GFK-Kabelkanal Standard Technische Daten.pdf
- Terrasystem+Terrawalk_D_2021-01_S.pdf
Kontakt
Kontakt<\/h2>
Kontakt
Bitte kontaktieren Sie uns bei Interesse unter den unten angegebenen Daten:

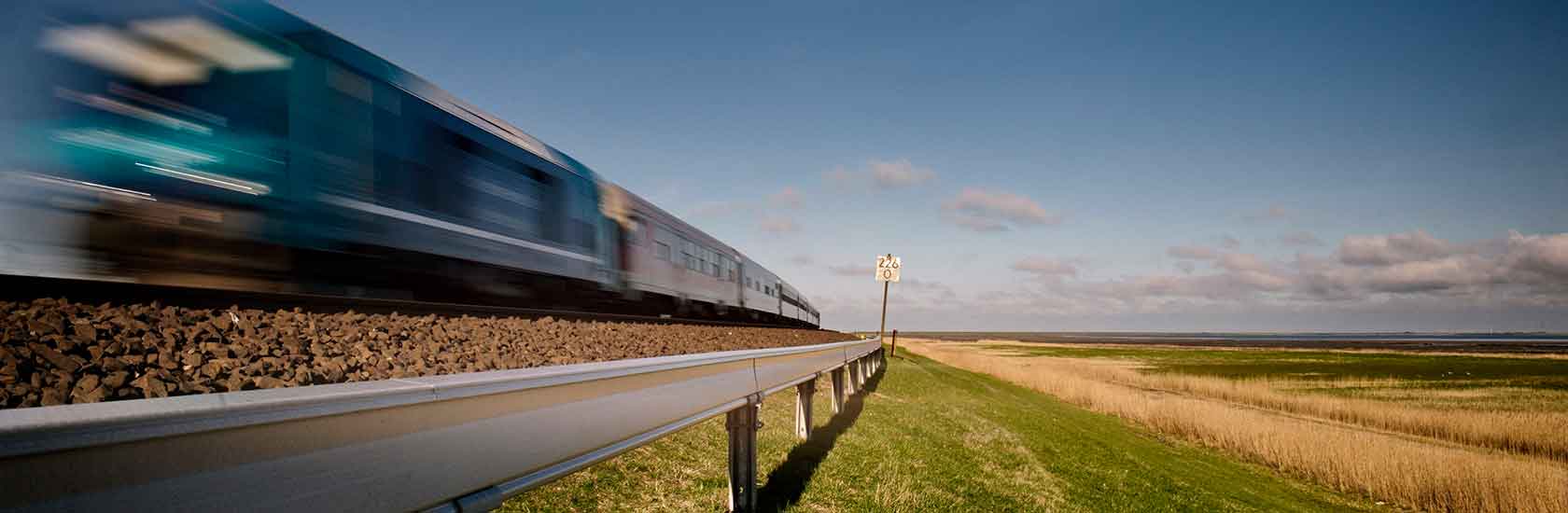

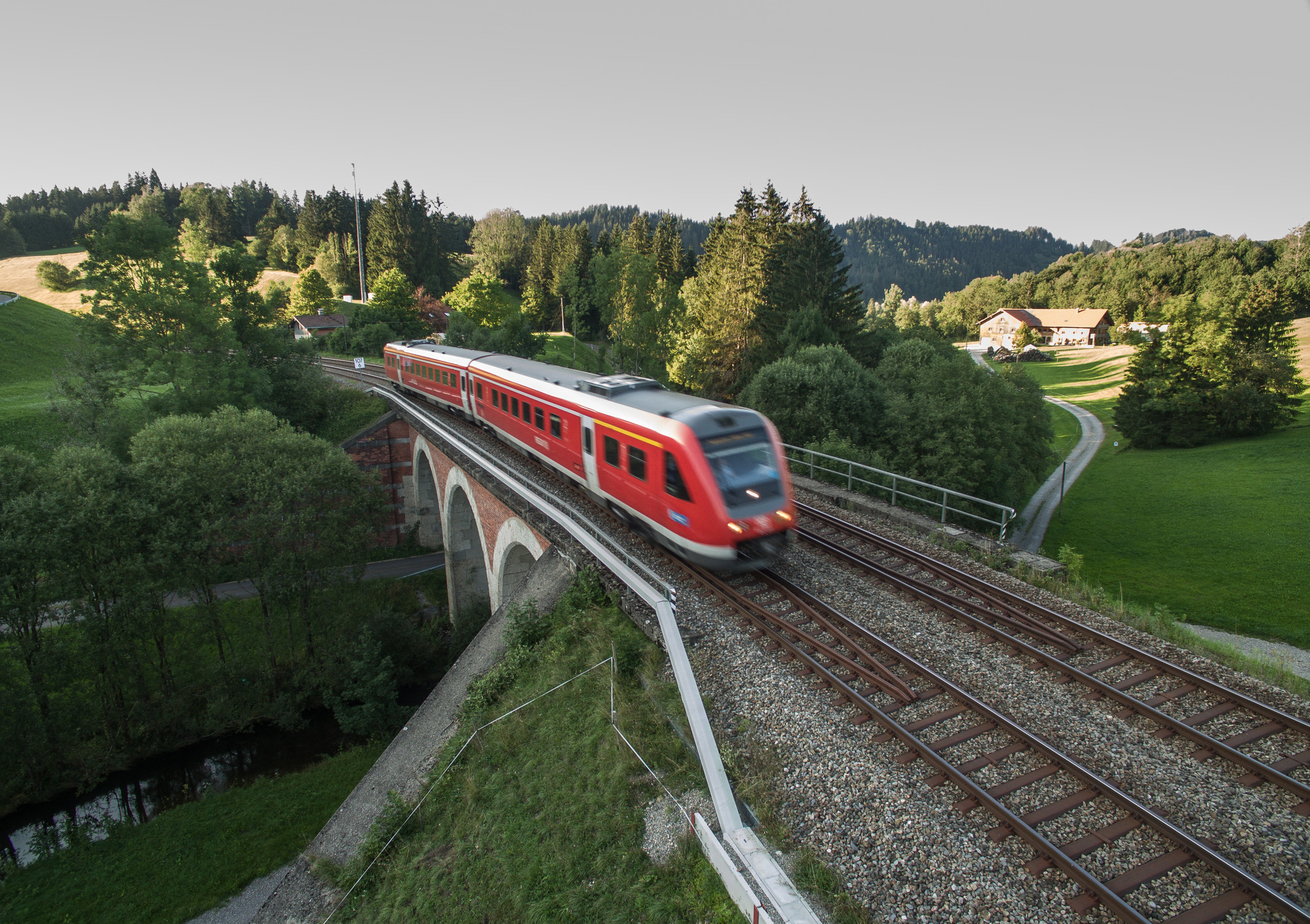

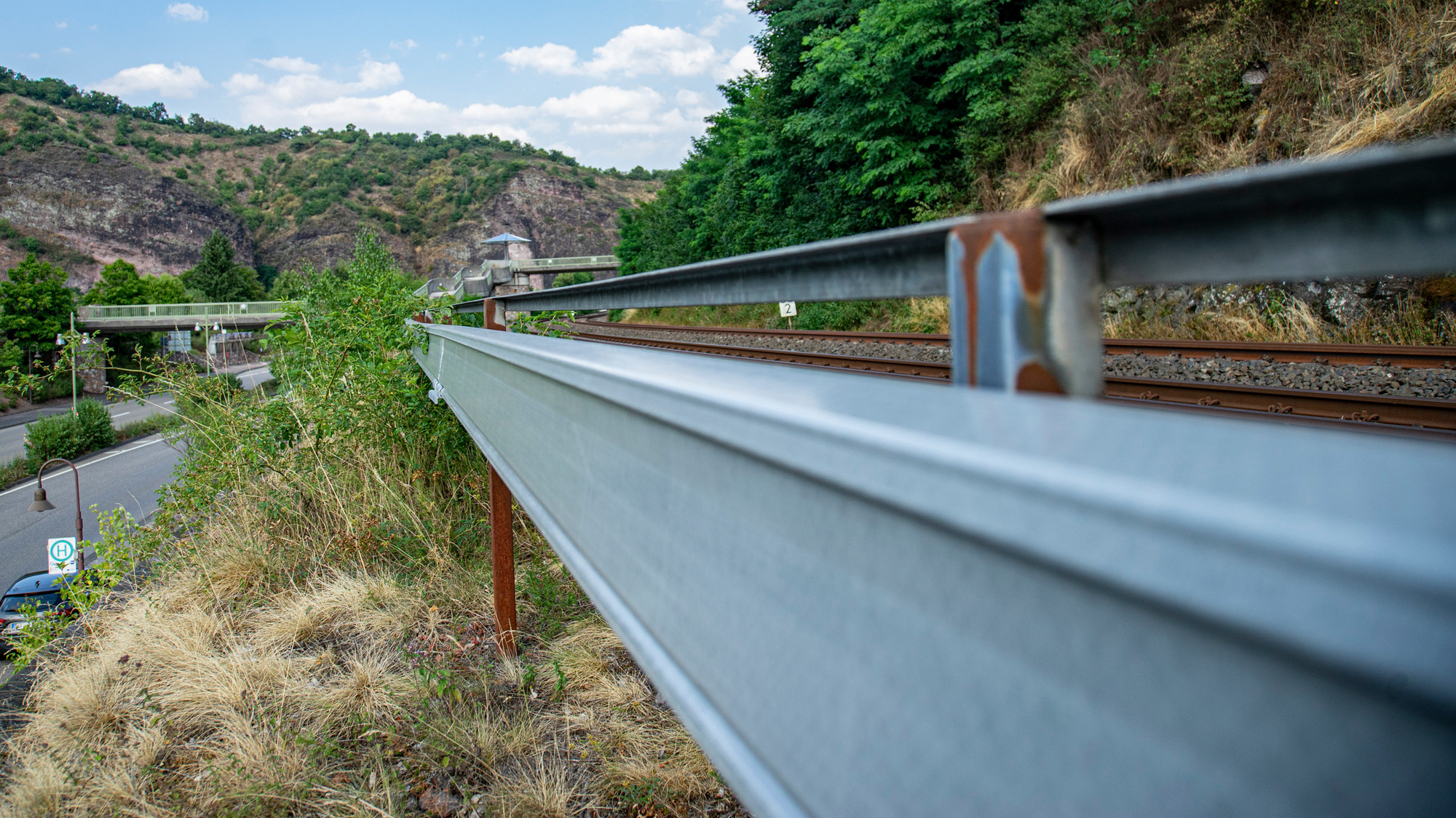

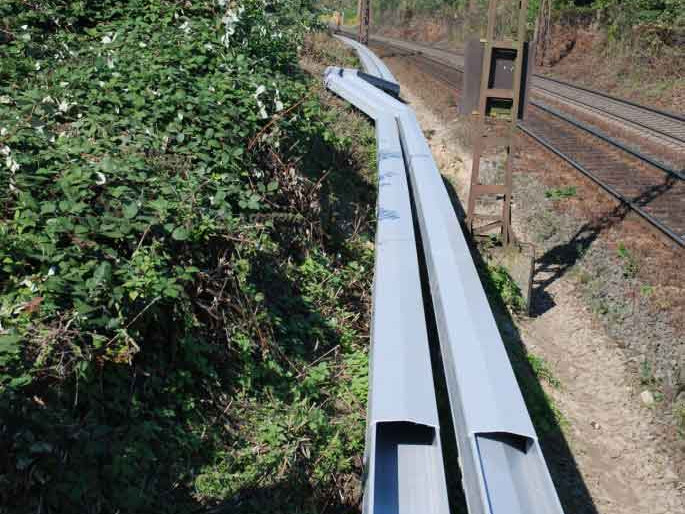

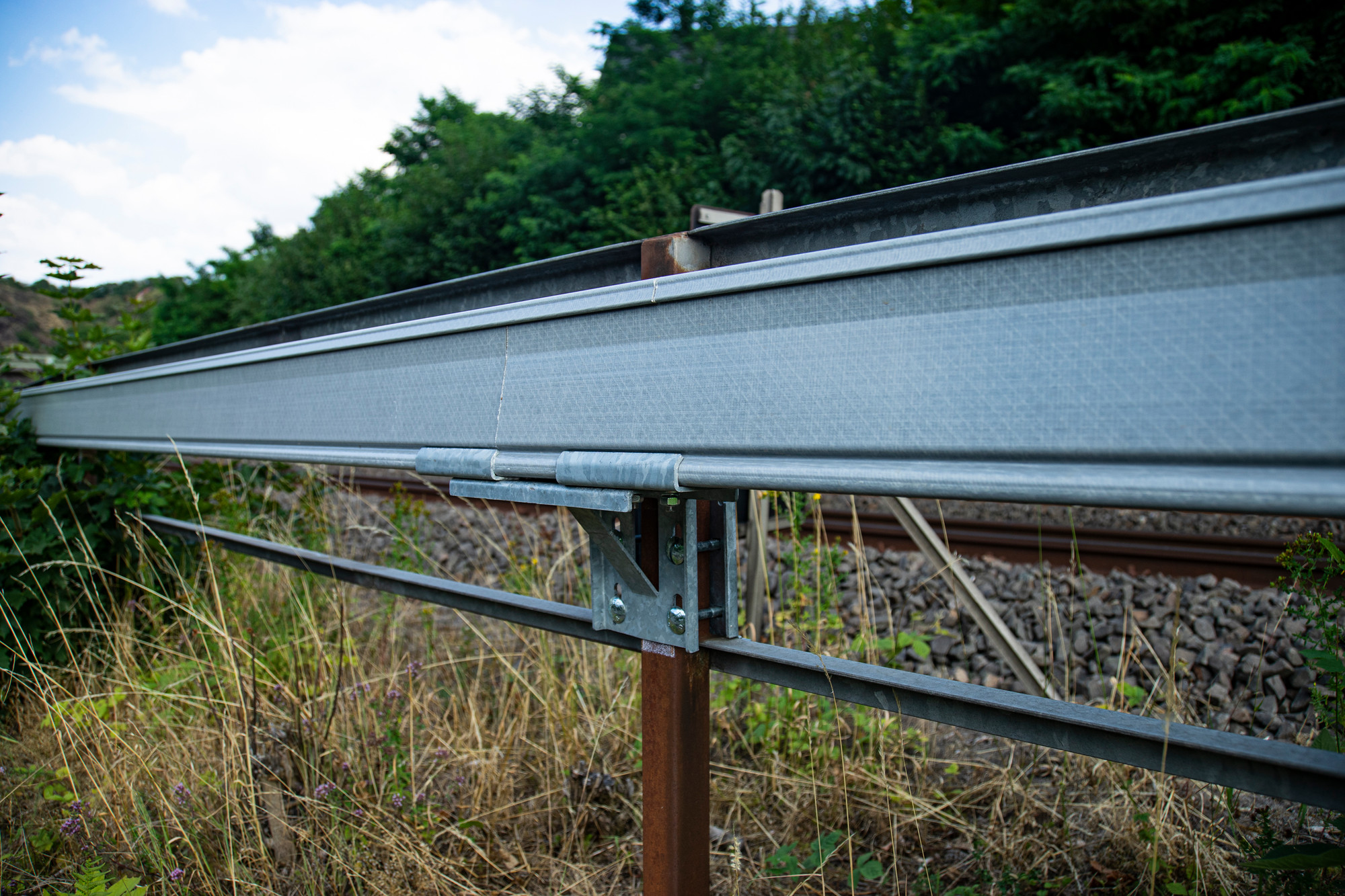

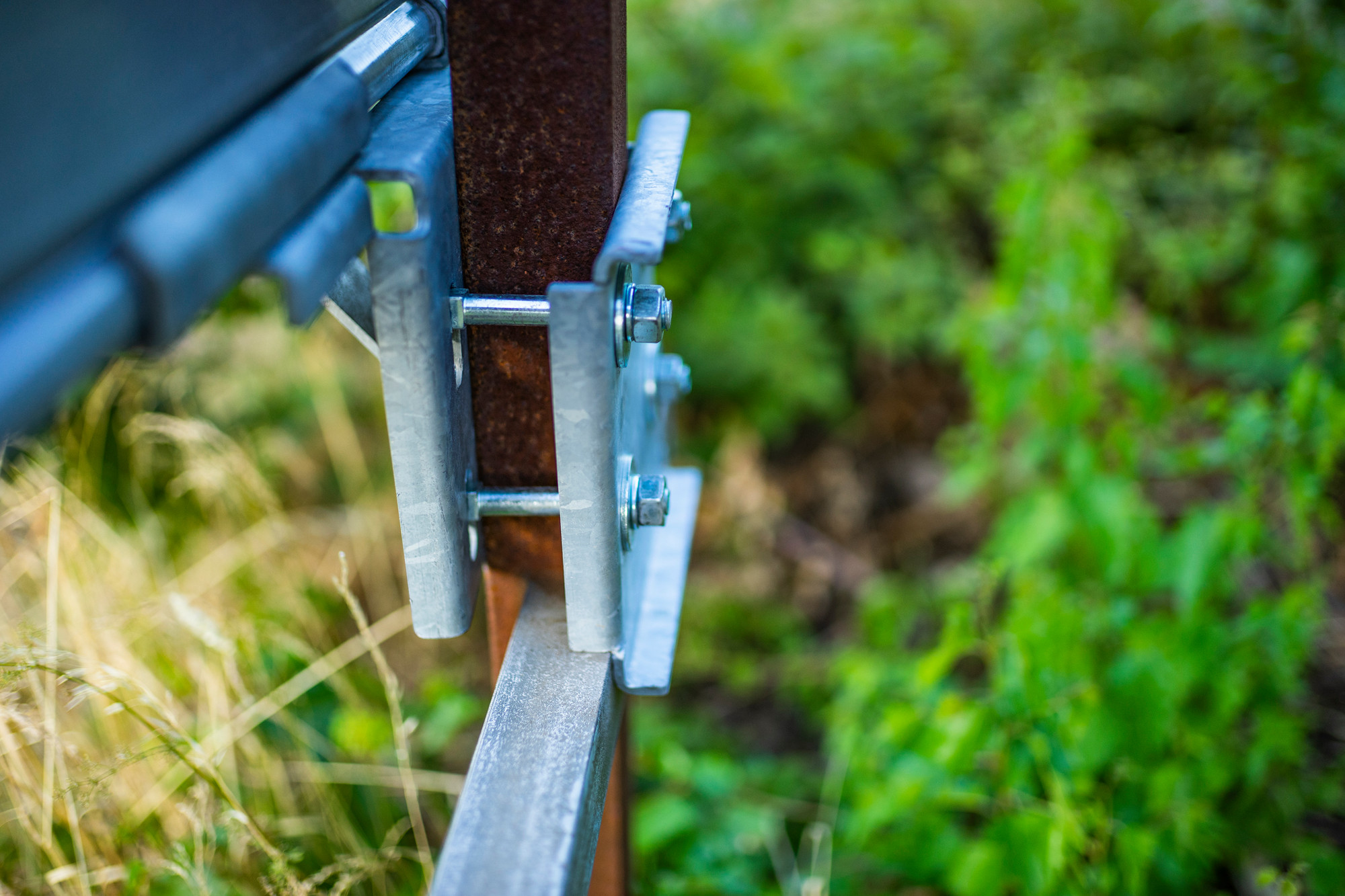

Impressionen ARCOSYSTEM® <\/h2>

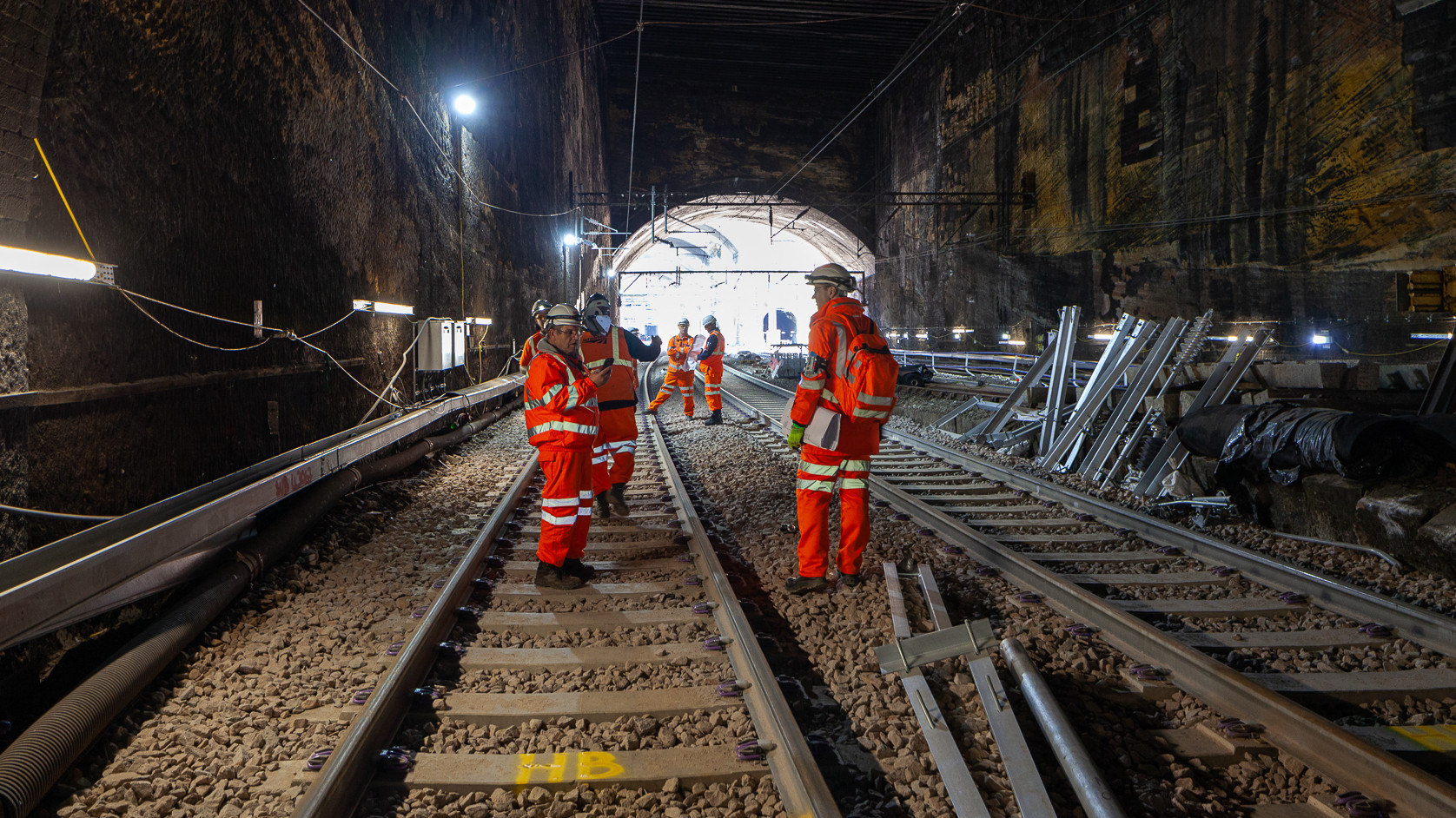

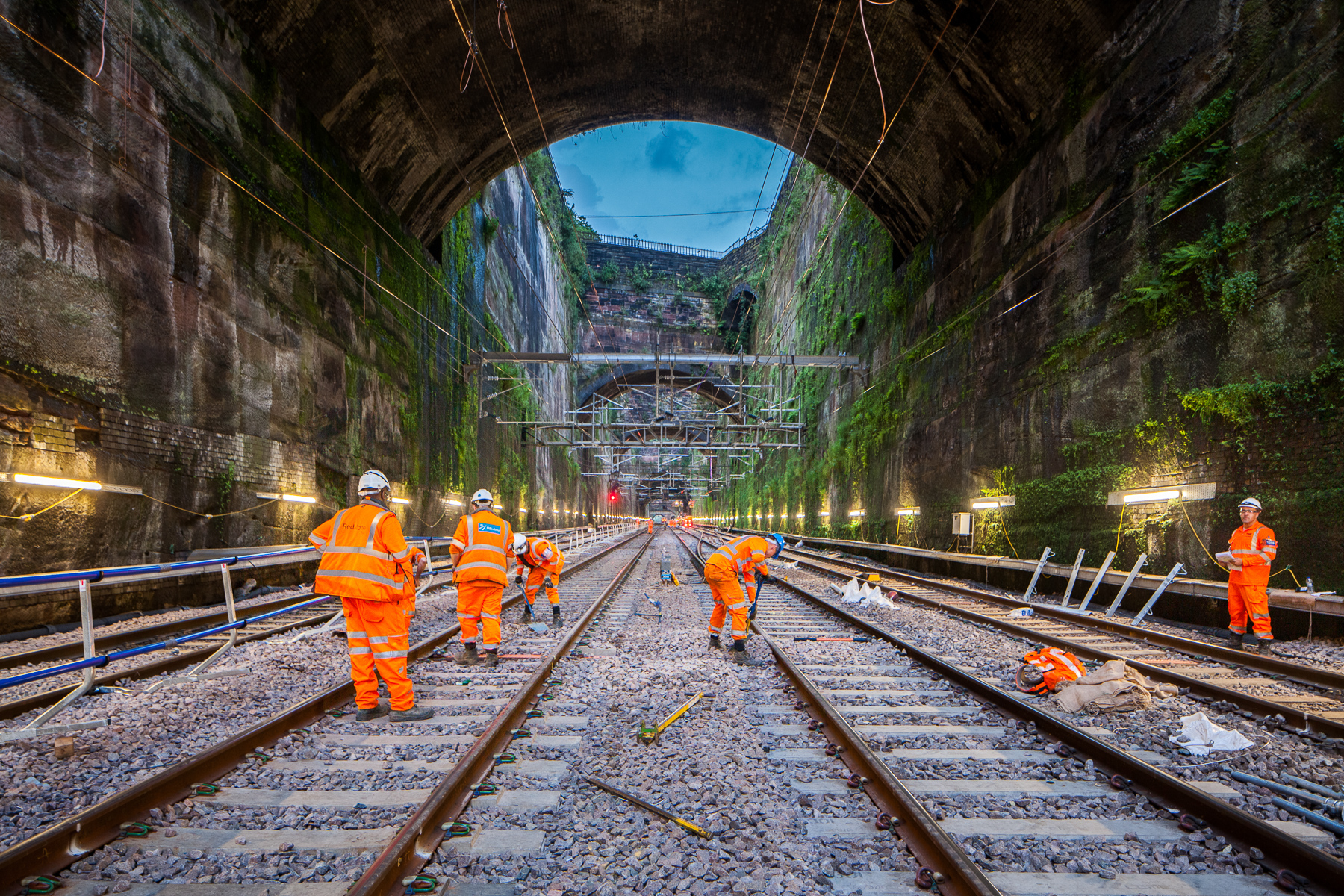

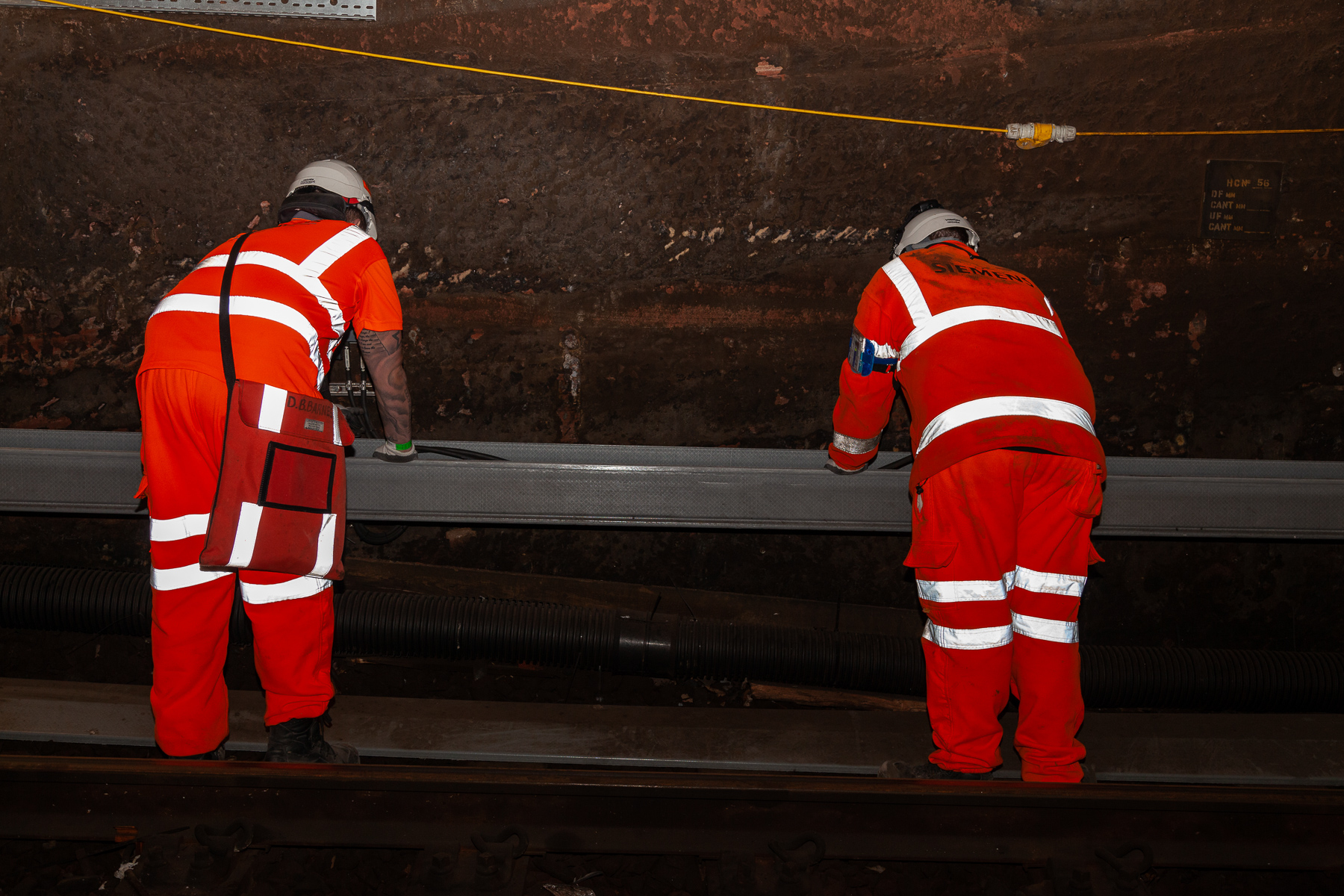

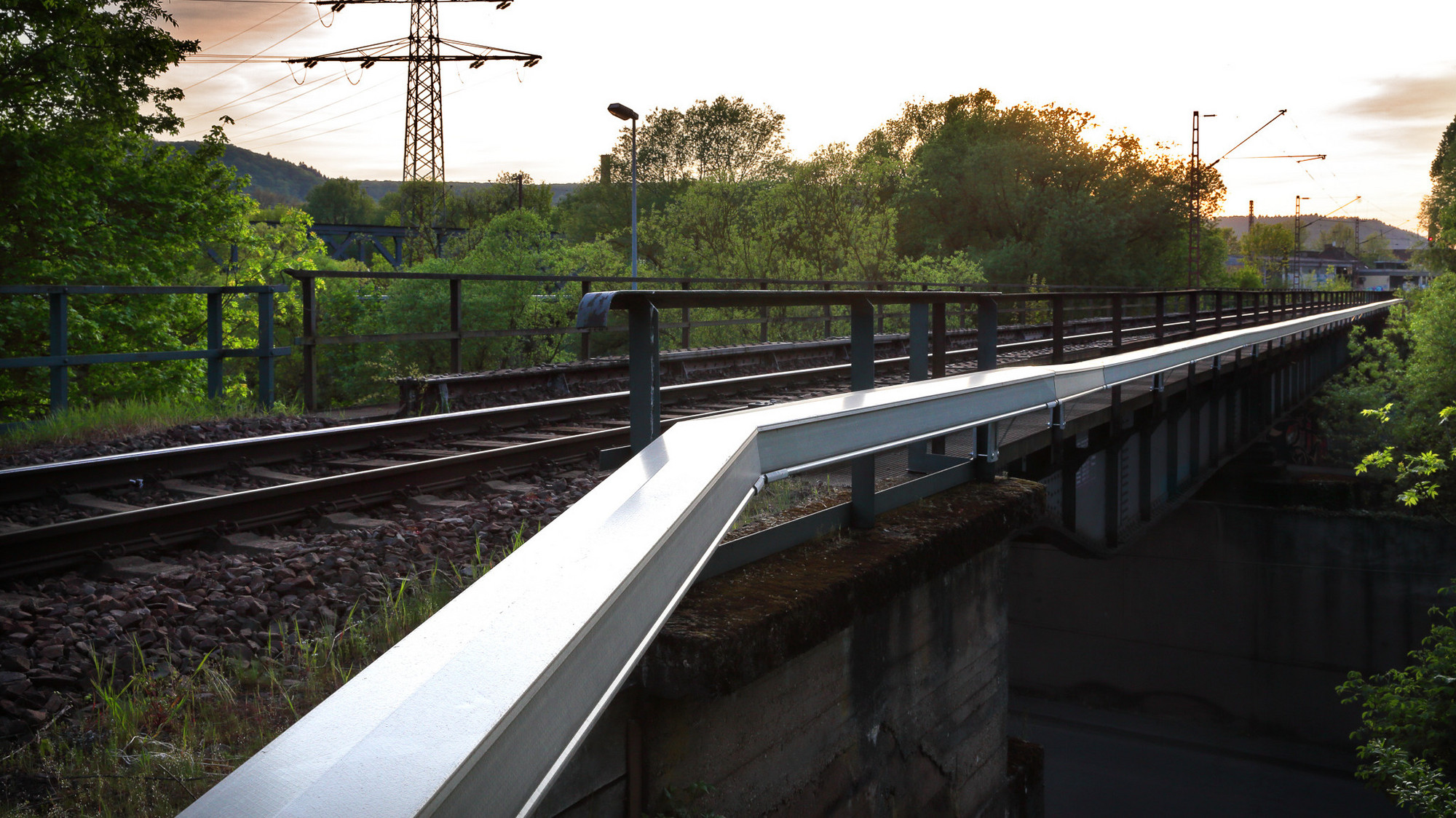

Referenzen Galerie
